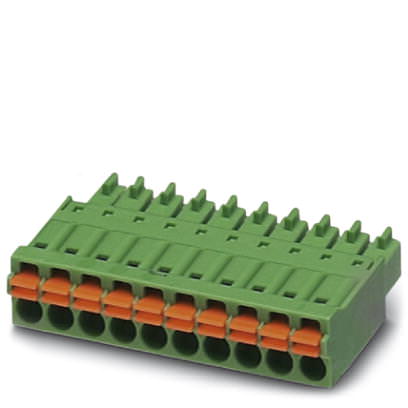

Разъем печатной платы - FMC 1,5/13-ST-3,5 - 1952377
Артикул: 107121
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Размеры
| Длина | 22,9 мм |
| Высота | 7,8 мм |
| Размер шага | 3,5 мм |
| Размер a | 42 мм |
Общие сведения
| Серия изделий | FMC 1,5/..-ST |
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 8 А |
| Номинальное сечение | 1,5 мм? |
| Максимальный ток нагрузки | 8 А |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Калиберная пробка | A1 |
| Длина снятия изоляции | 10 мм |
| Полюсов | 13 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм? |
| Сечение жесткого проводника макс. | 1,5 мм? |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 1,5 мм? |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм? |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1,5 мм? |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм? |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 0,75 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 16 |
| AWG согласно UL/CUL мин. | 24 |
| AWG согласно UL/CUL макс. | 16 |
eCl@ss
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
