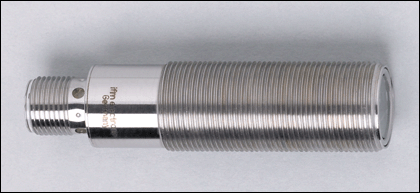

Фотоэлектрические датчики: OGH505 OGH-HPKG/US100
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Характеристики
| Датчик диффузного отражения | |
| Резьбовой корпус | |
| M18 x 1 | |
| Электрический разъём | |
| Подавление заднего фона | |
| Диапазон 100mm (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
Электронные данные
| Электрическое исполнение | DC PNP |
|---|---|
| Рабочее напряжение [V] | 10...36 DC |
| Потребление тока [mA] | 25 |
| Тип света | красный свет |
| Класс защиты | II |
| Защита от переполюсовки | да |
Выходы
| Выход | Режим срабатывания на свет |
|---|---|
| Падение напряжения [V] | 2,5 |
| Номинальный ток [mA] | 150; 200 (...60 °C) |
| Защита от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Частота переключения [Hz] | 1000 |
Диапазон контроля
| Диапазон [мм] | |
| Диапазон [mm] | 100 (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
|---|---|
| - Объект белый (отражение 90 %) | 100 |
| - Объект серый (отражение 18 %) | 100 |
| - Объект чёрный (отражение 6 %) | 100 |
| Диаметр светового пятна [mm] | 9 ( Диапазон 100 mm ) |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
|---|---|
| Степень защиты | IP 67 |
Испытания / одобрения
| Электромагнитная совместимость | EN 60947-5-2 |
|---|---|
| MTTF [лет] | 362 |
Механические данные
| Материал | корпус: нерж. сталь V4A (1.4404); уплотнение: EPDM |
|---|---|
| Материал линз | PMMA |
| Вес [kg] | 0,06 |
Дисплеи / Элементы управления
| Индикация состояния выхода LED | желтый |
|---|
электрическое подключение
| Электрическое подсоединение | Разъём M12 | |||
|---|---|---|---|---|
Назначение жил кабеля при подключении
| ||||
Принадлежности
| Принадлежности (входят в комплект) | 2 крепёжные гайки |
|---|
Примечания
| Напряжение питания 'supply class 2' согласно cULus | |
| Упаковочная величина [штука] | 1 |
|---|---|
