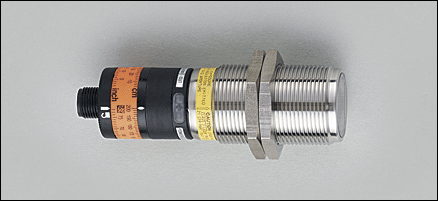

Фотоэлектрические датчики: OID202 OIDLCNKG/US

Производитель:  Schneider Electric
Артикул: 18832
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
  • Характеристики

    Оптический датчик измерения расстояния
    Электрический разъём
    Подавление заднего фона
    Видимый лазерный луч, класс защиты 2
    кольцо настройки
    ручная настройка [см/дюйм]
    Диапазон контроля 0,03...2 m
    Подавление заднего фона ...20 m

    Электронные данные

    Электрическое исполнениеDC NPN
    Рабочее напряжение [V]10...30 DC
    Потребление тока [mA]75 (24 V)
    Срок службы тип. [h]50000
    Тип светакрасный свет 650 nm
    Класс защитыIII
    Защита от переполюсовкида

    Выходы

    Выход2 коммутационных выхода NO / NC комплементарный
    Номинальный ток [mA]2 x 100
    Защита от короткого замыканиятактовый
    Защита от перегрузок по токуда
    Частота переключения [Hz]11

    Диапазон контроля

    Подавление заднего фона...20 m
    Диаметр светового пятна [mm] 5 ( Диапазон 2 m )
    Гистерезис [%] 5; schwarz (6 % Remission) bei max. Tastweite
    Hysteresekurve

    x: расстояние в [mm]

    y: Гистерезис в [мм]



    1 = Hintergrund schwarz (6 % Remission)

    2 = Hintergrund wei? (90 % Remission)

    Диапазон измерения / настройки

    Диапазон измерения [m]0,03...2
    Частота дискретизации [Hz]33

    интерфейсы

    IO-Link-Device
    Способ передачиCOM2 (38,4 kBaud)
    IO-Link проверка1.1
    Стандарт SDCIIEC 61131-9
    IO-Link-Device ID373d / 00 01 75h
    ПрофилиSmart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
    SIO режимда
    Аналоговые рабочие данные1
    Бинарные рабочие данные1
    Миним.время рабочего цикла [ms]6,6

    Условия эксплуатации

    Защищенность от внешней засветки [klx]8; на объекте
    Температура окружающей среды [°C]-25...60, при ta -10 °C необходим подогрев, лазер выключен
    Степень защитыIP 65 / IP 67

    Испытания / одобрения

    Электромагнитная совместимостьEN 60947-5-2

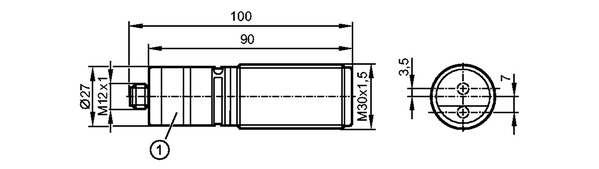

    Механические данные

    Материалкорпус: нерж.сталь; окно: PMMA; светодиодное окно: поликарбонат; PBT (полибутилентерефталат); PC (Makrolon); FPM (Viton)
    Вес [kg]0,206

    Дисплеи / Элементы управления

    ИндикацияСостояние выхода светодиод желтый Рабочий режим светодиод зелёный
    ДисплейCm, inch

    электрическое подключение

    Электрическое подсоединениеРазъём M12
    Назначение жил кабеля при подключении
    4: OUT / IO-Link

    Принадлежности

    Принадлежности (входят в комплект)2 зажимные гайки VA (нерж. сталь); M30

    Примечания

    Внимание: лазерный свет Мощность = 4,0 mW длина волны 650 nm импульс 1,3 ns Не смотрите пристально на луч Не подвергайте воздействиям Класс 2 лазерный продукт EN 60825-1:2007-10 Напряжение питания 'supply class 2' согласно cULus
    Упаковочная величина [штука]1

    Другие данные

    Точность

    - максим. внешний свет на объект :8 klx
    Точность
    расстояниеschwarz (6 % Remission)белый (отражение 90 %)
    0mm±30 mm±30 mm
    1000mm±30 mm±30 mm
    1500mm±45 mm±40 mm
    2000mm±50 mm±40 mm
