Характеристики

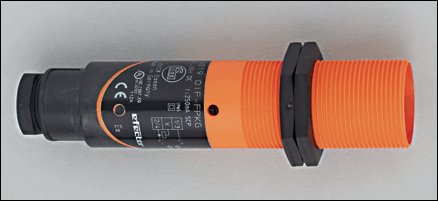

Волоконно-оптический усилитель
M30 x 1,5
Клеммы
Расстояние срабатывания 300mm
Диапазон 70mm
регулируемый
Электронные данные
Электрическое исполнение
AC/DC
Рабочее напряжение [V]
20...250 AC/DC
Тип света
Инфракрасный свет 880 nm
Класс защиты
II
Защита от перепутывания полярности
нет
Выходы
Выход
Настройка режима срабатывания на свет / темноту
Падение напряжения [V]
10,5
Минимальная нагрузка по току [mA]
15
Остаточный ток [mA]
6
- Номинальный ток длительной нагрузки [mA]
250; 350 (...50 °C)
- Номинальный (максимальный) ток [mA]
i: 2,2 A (10 ms / 0,5 Hz)
Защита от короткого замыкания
нет
Защита от перегрузок по току
нет
Частота переключения [Hz]
25 AC / 35 DC
Диапазон контроля
Расстояние срабатывания [m]
0,3
Диапазон [mm]
70
Функциональный резерв в зависимости от расстояния до объекта x: расстояние в [mm] y: коэффициент функционального резерва
Условия эксплуатации
Температура окружающей среды [°C]
-25...80
Степень защиты
IP 65
Испытания / одобрения
Электромагнитная совместимость
EN 60947-5-2
MTTF [лет]
309
Механические данные
Материал
PBT (полибутилентерефталат); PPO (модифиц.)
Материал линз
PMMA
Вес [kg]
0,117
Дисплеи / Элементы управления
Индикация состояния выхода LED
желтый
электрическое подключение
Электрическое подсоединение
клеммы до 1,5 mm?; диаметр кабеля 7...13 mm, Кабельный ввод M20 x 1,5
Назначение жил кабеля при подключении
Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,
? 2 A (быстродействующий)
Принадлежности
Принадлежности (входят в комплект)
2 крепёжные гайки; отвертка
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания. Когда подключён оптоволоконный кабель типа 'однолучевой барьер', то режим light-on (срабатывание на свет) означает, что выход 'NC' (нормально замкнут), а когда подключён оптоволоконный кабель типа 'диффузное отражение', выход 'NO' (нормально открыт). Когда подключено оптоволокно однолучевой световой барьер в режиме dark-on темно-включено, это значит, что выход 'NO' (нормально открыт), а когда подключено оптоволокно с дуффузным отражением выход 'NC' (нормально замкнут)
