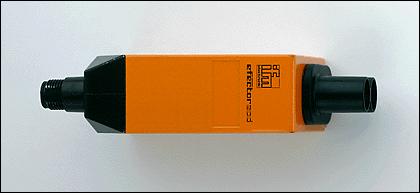

Фотоэлектрические датчики: OD5013 ODF-MPKG/US

Производитель:  Schneider Electric
Артикул: 18610
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
  • Характеристики

    Датчик цвета
    Металлический прямоугольной формы
    Электрический разъём
    Определение цвета объекта при помощи оптоволокна
    Метод обучения (Teach-in), 1 программируемый цвет, настройка расширения цвета
    Расстояние срабатывания 2...4mm (Однолучевой световой барьер)
    Диапазон 9mm (в режиме рассеяного отражения)

    Электронные данные

    Электрическое исполнениеDC PNP
    Рабочее напряжение [V]12...30 DC
    Остаточная пульсация [Vss] 5
    Потребление тока [mA]80
    Тип светакрасный свет; зелёный свет; синий свет
    Срок службы тип. [h]100000 (25 °C)
    Класс защитыII
    Режим работына выбор: постоянный или синхронизированный (отключен) 20 мс задержка на выключение

    Входы

    вход внешний Teach ETпрограммирование эталонного цвета: через вход ЕТ активация обучения 'Teach-in': 12...30 V RUN режим: 0...2 V длительность импульса: > 0,5мс
    Вход временного отключениядатчик дезактивирован: 12…30 В датчик активирован: 0…2 В время отклика: 0.2 мс

    Выходы

    Падение напряжения [V]2
    Номинальный ток [mA]100
    Частота переключения [Hz]1000

    Диапазон контроля

    Расстояние срабатывания [m]0,002...0,004 (Однолучевой световой барьер)
    Диапазон [mm]9 (в режиме рассеяного отражения)
    линия точности



    1 = чёрный объект (отражение 6 %), задний фон белый (отражение 90 %) 2 = объект серый (отражение 18 %), задний фон белый (отражение 90 %) 3 = объект белый (отражение 90 %), задний фон белый (отражение 90 %) Замечание: % диапазона = настройке в % от диапазона

    Время реакции

    Время реакции [ms]0,7

    Условия эксплуатации

    Защищенность от внешней засветки [klx]20
    Температура окружающей среды [°C]-10...55
    Степень защитыIP 67

    Испытания / одобрения

    Электромагнитная совместимостьEN 60947-5-2

    Механические данные

    Материалотливка из цинка
    Вес [kg]0,377

    Дисплеи / Элементы управления

    Рабочий режим LEDзелёный
    Функции дисплея LEDжелтый

    электрическое подключение

    Электрическое подсоединениеРазъём M12
    Назначение жил кабеля при подключении
    2: Вход временного отключения
    5: вход 'External Teach'

    Принадлежности

    Принадлежности (входят в комплект)2 накидные гайки

    Примечания

    Упаковочная величина [штука]1
