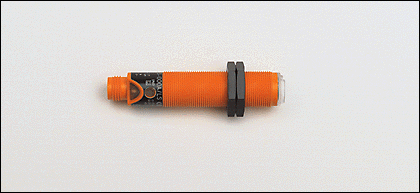

Фотоэлектрические датчики: OG0035 OGT-HBOA/LS-100-GK

Производитель:  Schneider Electric
Артикул: 18651
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
  • Характеристики

    Датчик диффузного отражения

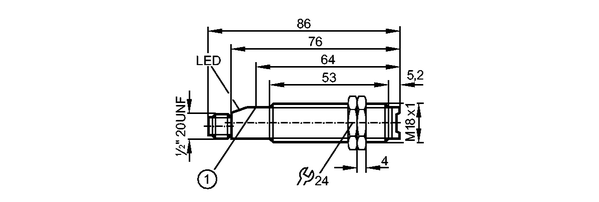

    Резьбовой корпус
    M18 x 1
    Электрический разъём
    Диапазон 1...600mm (для листа белой бумаги 200 x 200 мм, отражение 90 %)
    регулируемый

    Электронные данные

    Электрическое исполнениеAC/DC
    Рабочее напряжение [V]20...250 AC/DC (47...63 Hz AC)
    Тип светаИнфракрасный свет 880 nm
    Класс защитыII
    Защита от перепутывания полярностинет

    Выходы

    ВыходРежим срабатывания на свет
    Падение напряжения [V] 8
    Минимальная нагрузка по току [mA]5
    Остаточный ток [mA] 1,7
    - Номинальный ток длительной нагрузки [mA]90; 180 (...40 °C)
    - Номинальный (максимальный) ток [mA]i: 0,6 A (20 ms / 0,5 Hz)
    Защита от короткого замыканиянет
    Защита от перегрузок по токунет
    Частота переключения [Hz]25

    Диапазон контроля

    Диапазон [mm]1...600 (для листа белой бумаги 200 x 200 мм, отражение 90 %)
    Диаметр светового пятна [mm] 169 ( при максимальном диапазоне )
    Функциональный резерв в зависимости от расстояния до объекта

    Условия эксплуатации

    Температура окружающей среды [°C]-25...80
    Степень защитыIP 67

    Испытания / одобрения

    Электромагнитная совместимостьEN 60947-5-2 EN 55011: класс B
    MTTF [лет]338

    Механические данные

    МатериалPBT (полибутилентерефталат)
    Материал линзPMMA
    Вес [kg]0,046

    Дисплеи / Элементы управления

    Индикация состояния выхода LEDкрасный (постоянно горит)
    Функции дисплея LEDкрасный (мигает)

    электрическое подключение

    Электрическое подсоединение1/2' разъем
    Назначение жил кабеля при подключении
    Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,
    ? 2 A (быстродействующий)

    Принадлежности

    Принадлежности (входят в комплект)2 крепёжные гайки

    Примечания

    Рекомендуем проверить прибор на функциональность после короткого замыкания.
    Упаковочная величина [штука]1
