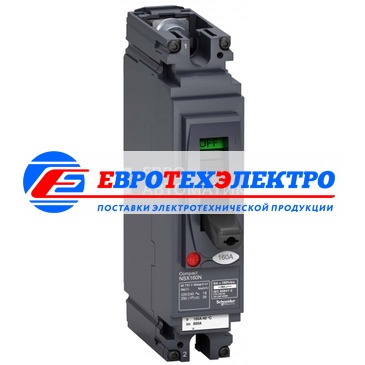

Schneider Electric 1П Автоматический выключатель NSX100N 30A AC/DC (арт.LV438575)

Производитель:  Schneider Electric
Артикул: LV438575
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95

Описание товара:

Автоматические выключатели Compact NSX100 типов N/F/B/H/S/L применяются для:
1. Защиты распределительных сетей напряжением 220/690 В AC
Автоматические выключатели Compact NSX с магнитотермическими расцепителями МА или ТМ или с электронными расцепителями Micrologic 2/5/6 обеспечивают защиту от перегрузок и коротких замыканий:
- распределительных сетей, питаемых от трансформатора;
- распределительных сетей, питаемых от генератора;
- кабелей большой протяжённости в схемах соединения с землёй IT и TN.
Они лёгко интегрируются на всех уровнях распределительной сети, от главного распределительного щита низкого напряжения до щитов конечного распределения. Все Compact NSX могут обеспечить защиту от повреждений изоляции при добавлении к ним блока Vigi или реле Vigirex.
2. Защиты электродвигателей 220/690 В пер. тока
Автоматические выключатели Compact NSX имеют несколько вариантов защиты электродвигателей:
- базовая защита от коротких замыканий при оснащении электромагнитным расцепителем МА или его электронным расцепителем Micrologic 1-М, которые должны комбинироваться с тепловой защитой посредством внешнего реле;
- защита от перегрузок и коротких замыканий, а также от неполнофазных режимов, если расцепитель Micrologic 2-М;
- расширенная защита: от перегрузок и коротких замыканий, с дополнительными специальными функциями защиты электродвигателя – от неполнофазных режимов, блокировки ротора, недогрузки и затянутого пуска, если установлен расцепитель Micrologic E-М. В этих исполнениях имеются также функции передачи данных, измерения и помощи в эксплуатации.
3. Защиты при особых видах применения:
Автоматические выключатели Compact NSX включают в себя специальные исполнения для защиты при следующих видах применения:
- подключение к распределительным сетям общего пользования;
- генераторы;
- аппаратура управления промышленными процессами;
- сети 400 Гц.
4. Управления и секционирования при помощи выключателей-разъединителей
Кроме этих основных функций автоматические выключатели Compact NSX выполняют ряд дополнительных функций:
- дифференциальную защиту;
- дистанционное управление;
- функцию амперметра и т.д
5. Ввода резерва
Для обеспечения надёжного и бесперебойного электроснабжения потребители питаются, как правило, от двух источников электроэнергии: основного источника; резервного источника, который обеспечивает питание при неработающем основном источнике.
Механическая и/или электрическая взаимная блокировка между двумя автоматическими выключателями или выключателями-разъединителями предотвращает параллельное включение двух источников во время их переключения. Устройство ввода резерва может быть следующих типов: ручное устройство с механической взаимной блокировкой аппаратов; устройство с дистанционным управлением, оснащенное дополнительно электрической взаимной блокировкой; автоматическое устройство, которое управляется блоком автоматики, осуществляющим переключение с одного источника на другой в зависимости от внешних параметров.
Технические характеристики Compact NSX100 типов N/F/B/H/S/L:
Исполнения: стационарное, втычное на цоколе, выдвижное на шасси
Управление: ручное (рычаг управления, стандартная или выносная поворотная рукоятка); электрическое (мотор-редуктор)

Технические характеристики
Номинальный ток, А30
ВидАвтоматический выключатель
Номинальное напряжение АС, В690
Максимальная отключающая способность, кА50
Количество полюсов1
