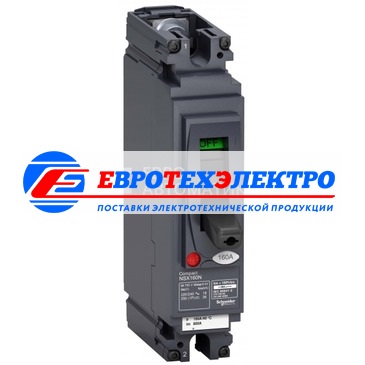

Schneider Electric 1П Автоматический выключатель NSX250N TM160D AC/DC (арт.LV438693)

Описание товара:

Автоматические выключатели Compact NSX250 типов N/F/B/H/S/L с магнитотермическим расцепителем TM160D в основном применяется в распределительных сетях промышленных и административно-коммерческих объектах для защиты кабелей распределительных сетей от перегрузок и коротких замыканий при питании от силовых трансформаторов.
Тепловая защита от перегрузок осуществляется при помощи биметаллической пластины. Деформация биметаллической пластины (при нагреве выше соответствующему пределу нагрева) приводит в действие механизм отключения.
Параметры защиты:
- Уставка тока тепловой защиты Ir: регулируется в амперах в пределах от 0,7 до 1 * номинальный ток расцепителя (16 - 250 А), что соответствует диапазону 11 - 250 А для гаммы расцепителей;
- Нерегулируемая уставка времени, заданная для обеспечения защиты кабелей.
Электромагнитная защита (Im) от коротких замыканий осуществляется при помощи электромагнитного устройства с постоянной или регулируемой уставкой Im, выполняющего мгновенное отключение при превышении порога:
- TM-D: постоянная уставка для номинальных токов 16 - 160 А или регулируемая уставка 5 - 10 * In для номинальных токов 200 и 250 А.
Защита от повреждений изоляции возможна путём добавления:
- блока Vigi, воздействующего непосредственно на расцепитель автоматического выключателя;
- реле Vigirex, подключаемого к катушке отключения MN или МХ.
