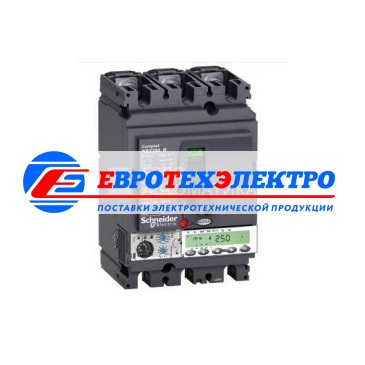

Schneider Electric 3П АВТОМ.ВЫКЛ. M6.2E 100A NSX100R(200кА при 415В, 45кА при 690B) (арт.LV433283)

Описание товара:

Применение автоматических выключателей Compact NSX100-630 определяется установленным в них расцепителем.
Аппараты NSX100-630 с уровнями отключающей способности B/F/H/N/S/L с установленным электронным расцепителем Micrologic 5/6 A и E применяются в распределительных сетях и обеспечивают защиту от перегрузок (тепловую защиту (Ir)) с регулируемыми уставками по току и времени выдержки; защиту от коротких замыканий с селективной и мгновенной токовой отсечкой; дополнительную защиту от замыкания на землю с регулируемыми уставками по току и времени выдержки; защиту нейтрали.
Расцепителями Micrologic 5/6 А(«Амперметр») или Е(«Энергия») могут оснащаться все автоматические выключатели Compact NSX100 - 630 с уровнями отключающей способности B/F/H/N/S/L. Эти расцепители снабжены дисплеем. Они имеют базовую защиту LSI (Micrologic 5), которая может дополняться защитой от замыканий на землю G (Micrologic 6).
Защиты:
1. Защита от коротких замыканий;
Селективная токовая отсечка (Isd). Защита с регулируемой уставкой по току Isd и регулируемой уставкой времени tr, с возможностью включения отрезка обратнозависимой характеристики выдержки времени (I2 t On).
Мгновенная токовая отсечка (Ii). Мгновенная токовая отсечка с регулируемой уставкой по току Ii.
2. Защита от перегрузок (или тепловая защита)
Защита с обратнозависимой характеристикой выдержки времени. Уставка по току Ir регулируется при помощи переключателя или клавиатуры точной настройки. Уставка времени tr регулируется с клавиатуры.
3. Дополнительная защита от замыкания на землю (Ig) в Micrologic 6.
Защита от замыканий на землю типа «ток нулевой последовательности», с регулируемой уставкой по току Ig (с положением Off) и регулируемой уставкой времени tg. Возможность включения отрезка обратнозависимой характеристики выдержки времени (I2tOn).
4. Защита нейтрали
У четырёхполюсных выключателей эта защита настраивается с клавиатуры. У трёхполюсных выключателей защита нейтрали также возможна путём установки внешнего трансформатора тока нейтрали с выходом (Т1, Т2), соединённым с расцепителем.
Сигнализация:индикация на передней панели.
- Зелёный светодиод «Ready»: медленно мигает, если автоматический выключатель готов осуществлять защиту.
- Оранжевый светодиод предварительного предупреждения о перегрузке: горит постоянно, если I>90% Ir;
- Красный светодиод предупреждения о перегрузке: горит постоянно, если I>105% Ir.
Помимо защиты, расцепители Micrologic выполняют все функции устройств PowerMeter и функции помощи в эксплуатации выключателя:
1. Индикация настроек.
Пользователь может отображать на жидкокристаллическом дисплее расцепителя все настройки защит и результаты основных измерений: Micrologic А: мгновенные действующие значения токов; Micrologic Е: то же,что и Micrologic А,плюс значения напряжения,частоты,мощности и энергии. Чтобы обеспечить индикацию при любых условиях и повысить эксплуатационный комфорт, для Micrologic А рекомендуется использовать внешней источник питания. Он необходим для: индикации повреждений, измерения тока отключения; реализации всего диапазона функций Micrologic Е (напр.: учёт малых мощностей и энергий); обеспечения передачи данных.
2. Измерительные функции типа: «Амперметр» (А); «Энергия» (Е).
Измерительные возможности расцепителей Micrologic наиболее полно раскрываются при использовании совместно со щитовым индикатором FDM121. При подключении к Compact NSX посредством обычного кабеля этот индикатор отображает результаты измерений, аварийно-предупредительных сигналов и эксплуатационных данных, поступающих от Micrologic 5/6. При этом он не позволяет изменять настройки защит.
Micrologic А измеряет токи фаз, нейтрали, замыкания на землю.
Micrologic Е осуществляет все измерения действующих значений, выполняемые Micrologic А, и кроме того, измеряет действующие значения напряжений, частоты, мощности.
3. Аварийно-предупредительная сигнализация.
Micrologic А и Е снабжены энергонезависимой памятью, сохраняющей информацию по аварийно-предупредительным сигналам, хронологическим протоколам, таблицам событий, счётчикам и индикаторам техобслуживания в случае отключения питания.
4. Хронологические протоколы и таблицы событий с указанием даты и времени.
5. Индикаторы техобслуживания.
В Micrologic А и Е имеются индикаторы, показывающие, в частности, сведения о количестве коммутаций, износе контактов, продолжительности работы (счётчик отработанных часов) выключателя Compact NSX.
6. Передача данных.
Каждый автоматический выключатель,оснащённый Micrologic 5 или 6,можно идентифицировать через систему передачи данных по следующим параметрам: серийный номер; версия прошивки; версия программного обеспечения; наименование аппарата, заданное пользователем.
Все расцепители Micrologic 5/6, а также щитовой индикатор FDM имеют руссифицированное меню.
Технические характеристики:
Тип управления: Тумблерный переключатель
Способ крепления: Закрепленный
Монтажная опора: Задняя монтажная панель
