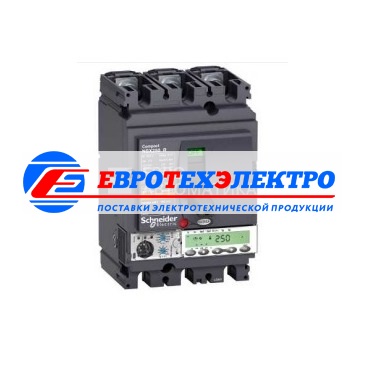

Schneider Electric 3П АВТОМ.ВЫКЛ. M6.2E-M 150A NSX250R(200кА/415В, 45кА/690B) (арт.LV433530)

Описание товара:

Применение автоматических выключателей Compact NSX100-630 определяется установленным в них расцепителем.
Аппараты NSX100-630 с установленным электронным расцепителем Micrologic 6 E-M применяются в схемах управления и служат для защиты электродвигателей на двух аппаратах. Обеспечивают защиту электродвигателей от перегрузок (тепловую защиту), защиту от коротких замыканий с селективной и мгновенной токовой отсечкой, защиту от замыканий на землю (Ig), защиту от неполнофазных режимов (Iнебал.), защиту от блокировки ротора (Iблок.), защиту от недогрузки (Iнед.), защиту от затянутого пуска (Iзат.), сигнализацию состояния выключателя, а также дистанционную сигнализацию при помощи модуля SDTAM или SDx с передачей информации об отключении по перегрузке на расстояние.
Защиты:
1. Защита от коротких замыканий;
Селективная токовая отсечка (Isd). Защита с регулируемой уставкой по току Isd. Отключение выполняется с очень незначительной выдержкой времени для преодоления пика пускового тока электродвигателя.
Нерегулируемая мгновенная токовая отсечка (Ii). Мгновенная токовая отсечка с нерегулируемой уставкой по току Ii.
2. Защита от перегрузок (или тепловая защита), с возможностью выбора класса расцепления 5, 10 и 20; 30.
Тепловая защита от перегрузок с обратнозависимой выдержкой времени, с регулируемой уставкой по току Ir. Настройки выполняются в амперах. Время-токовая характеристика защиты от перегрузок, показывающая выдержку времени tr перед отключением, определяется выбранным классом расцепления. Класс расцепления (class) определяется в зависимости от продолжительности нормального пуска электродвигателя:
Класс 5: продолжительность пуска менее 5 с.
Класс 10: продолжительность пуска менее 10 с.
Класс 20: продолжительность пуска менее 20 с.
Класс 30: продолжительность пуска менее 30 с. Для защиты от перегрузок и настройка для двигателя с естественным охлаждением или с охлаждающим вентилятором.
Выбрав требуемый класс, необходимо убедиться, что все компоненты схемы управления и защиты электродвигателя могут выдерживать пусковой ток 7,2 Ir без чрезмерного нагрева в течение периода времени, соответствующего выбранному классу.
3. Защита от неполнофазных режимов (Iнебал)
Устройство вызывает отключение автоматического выключателя в случае небаланса фаз:
- превышающего порог срабатывания Iнебал., регулируемый в диапазоне между 10 и 40% (по умолчанию 30%), с возможностью точной настройки;
- после выдержки времени tнебал., составляющей:
0,7с при пуске;
регулируемой в диапазоне 1-10с (по умолчанию 4с) в нормальном режиме работы.
Обрыв фазы представляет собой особый случай небаланса фаз и приводит к отключению на таких же условиях.
4. Защита от замыканий на землю (Ig)
Защита от замыканий на землю типа "ток нулевой последовательности", с регулируемой уставкой по току Ig (с положением Off) и регулируемой уставкой времени tg.
5. Защита от блокировки ротора (Iблок.)
Эта защита обнаруживает блокировку вала электродвигателя, вызванную нагрузкой. Во время пуска двигателя эта защита дезактивирована. В установившемся режиме она вызывает отключение:
- при превышении порога Iблок., регулируемого в диапазоне 1-8*Ir, с возможностью точной настройки;
- в сочетании с уставкой времени tблок., регулируемой в диапазоне 1-30с.
6. Защита от недогрузки (Iнед.)
Эта защита обнаруживает работу электродвигателя на холостом ходу из-за слишком малой приводимой нагрузки. Она срабатывает по минимальному фазному току. Во время пуска электродвигателя защита всегда активна. В установившемся режиме она вызывает отключение:
- при понижении до уровня ниже порога Iнед, регулируемого в диапазоне 0,3-0,9хIr, с возможностью точной настройки;
- в сочетании с уставкой времени tнед, регулируемой в диапазоне 1 - 200 с.
7. Защита от затянутого пуска.
Эта защита дополняет тепловую защиту (класс). Она позволяет лучше адаптировать защиту к параметрам пуска. Она обнаруживает отклонения в пусковом режиме двигателя. Данная защита вызывает отключение:
- по порогу Iзат, регулируемому в диапазоне 1-8хIr, с возможностью точной настройки;
- в сочетании с уставкой времени tзат, регулируемой в диапазоне 1-200 с.
Сигнализация:индикация на передней панели.
- Зелёный светодиод «Ready»: медленно мигает, если автоматический выключатель готов осуществлять защиту.
- Красный аварийный светодиод, связанный с работой электродвигателя: горит постоянно, если температура ротора или статора превышает 95 % допустимого уровня нагрева.
Выключатели Compact NSX с расцепителем Micrologic 6 E-M могут оснащаться модулем SDTAM или SDx, предназначенным для применения с электродвигателями, который обеспечивает:
- контакт сигнализации о перегрузке автоматического выключателя;
- контакт управления отключением контактора. В случае перегрузки или неполнофазного режима, этот выход активируется за 400 мс до аварийного срабатывания автоматического выключателя, предотвращая его отключение.
Помимо защиты, расцепители Micrologic 6 E-M выполняют все функции устройств PowerMeter, включая учет энергии. Благодаря щитовому индикатору FDM121 все результаты измерений и эксплуатационные показатели считываются на лицевой стороне распределительного щита.
Имеются дополнительные специальные функции, связанные с эксплуатацией схем управления и защиты электродвигателей.
Порядок чередования фаз
Порядок подключения фаз L1, L2, L3 определяет направление вращения электродвигателя. Переключение двух фаз вызывает изменение направления вращения. Информация о направлении вращения доступна, на неё можно назначить аварийно-предупредительный сигнал, что позволяет обнаружить изменение направления вращения, произошедшее в результате выполнения работ без напряжения в цепи питания, и запретить повторный пуск.
Тепловая память ротора и статора.
В Micrologic 6 Е-М имеется функция тепловой памяти. В зависимости от настройки уставки Ir и от класса, алгоритм имитирует нагрев ротора и статора. При этом он учитывает медленное увеличение температуры статора и его металлической массы, а также более быстрый нагрев медного ротора. Тепловая защита отключает автоматический выключатель, когда расчётное повышение температуры достигает 100 % допустимого нагрева. Система передачи данных передаёт расчётную тепловую модель в процентах от допустимого нагрева. Один или несколько аварийно-предупредительных сигналов можно назначить на выбранные запрограммированные пороги. Красный светодиод на передней панели сигнализирует о превышении порога 95 %. Использование модуля SDx с двумя выходами, запрограммированными на значения тепловой памяти, позволяет осуществлять другие функции аварийно-предупредительной сигнализации.
Технические характеристики:
Тип управления: Тумблерный переключатель
Способ крепления: Закрепленный
Монтажная опора: Задняя монтажная панель
