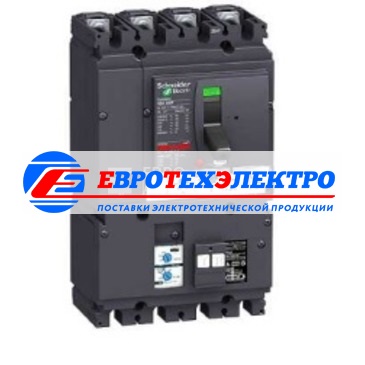

Schneider Electric 4П4Т АВТОМ. ВЫКЛ. TM125D VIGI MH NSX250B (арт.LV431963)

Описание товара:

Дифференциальные автоматические выключатели VigiCompact NSX100-630 с уровнем отключающей способности N/F/B/H/S/L с магнитотермическим расцепителем TM-D в основном применяются в распределительных сетях промышленных и административно-коммерческих объектах для защиты кабелей распределительных сетей от перегрузок и коротких замыканий при питании от силовых трансформаторов. Дифференциальная защита (защита от токов утечки) обеспечивается путем установки блока Vigi MH прямо на клеммы выключателя. Блок Vigi MH воздействует непосредственно на расцепитель TM-D.
Защиты:
1. Тепловая защита от перегрузок осуществляется при помощи биметаллической пластины. Деформация биметаллической пластины (при нагреве выше соответствующему пределу нагрева) приводит в действие механизм отключения.
Параметры защиты:
- Уставка тока тепловой защиты Ir: регулируется в амперах в пределах от 0,7 до 1*номинальный ток расцепителя (16-250А), что соответствует диапазону 11-250 А для гаммы расцепителей;
- Нерегулируемая уставка времени, заданная для обеспечения защиты кабелей.
2. Электромагнитная защита (Im) от коротких замыканий осуществляется при помощи электромагнитного устройства с постоянной или регулируемой уставкой Im, выполняющего мгновенное отключение при превышении порога:
- постоянная уставка для номинальных токов 16-160А или регулируемая уставка 5-10*In для номинальных токов 200 и 250 А.
3. Дифференциальная защита (защита от токов утечки) обеспечивается путем установки блока Vigi MH прямо на клеммы выключателя, непосредственно воздействующего на расцепитель TM25D.
Блоки Vigi MH питаются от сети. Таким образом, они не требуют дополнительного питания и работают даже при наличии напряжения только между двумя фазами.
Дистанционная сигнализация: блоки Vigi MH могут оснащаться вспомогательным контактом (SDV) для передачи информации об отключении по току утечки.
Блок Vigi MH является органом безопасности пользователя. Он должен проходить периодическую проверку (раз в полгода).
Технические характеристики:
Тип управления: Тумблерный переключатель
Способ крепления: Закрепленный
Монтажная опора: Задняя монтажная панель
Размеры (ШxВxГ):
NSX100/160/250:
3 полюса: 105x236x86 мм
4 полюса: 140x236x86 мм
NSX400/630:
3 полюса: 135x355x110 мм
4 полюса: 180x355x110 мм
Масса (кг):
NSX100/160/250:
3 полюса: 2,5 кг
4 полюса: 3,2 кг
NSX400/630:
3 полюса: 8,8 кг
4 полюса: 10,8 кг
