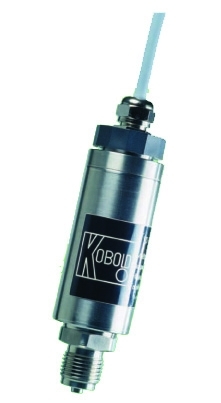

Высокоточный тонкопленочный преобразователь давления SEN-R-3382 A
- Избыточное давление
- Открытая мембрана
- Диапазон измерения: 0 ... 25 до 0 ... 1000 бар
- Температура (изм. среды): макс. 80 °C
- Класс точности: 0.1
- Материал: нерж.сталь
- Присоединение: G 1⁄2 внеш. резьба
- Опция: последовательный интерфейс
IP 67
Описание
Промышленные тонкопленочные преобразователи давления SEN-R являются одними из лучших в своем роде. Благодаря тому, что данные преобразователи давления имеют класс точности 0.1 %, они могут успешно применяться в испытательных технологиях и технологиях калибровки. Благодаря запрограммированной температурной компенсации погрешность от воздействия температуры (диапазон от 0 до 50 °C) практически равна 0. Данные приборы характеризуются долгосрочной стабильностью, хорошей коррозионной стойкостью, высокой степенью защиты (IP 67) и механической устойчивостью, что делает их незаменимыми в жестких условиях эксплуатации.
Применение
- Тестирующие технологии
- Технологии калибровка
- Точные измерения в производстве и лабораторных исследованиях
Технические характеристики
Давление | избыточное давление |
Корпус | нерж.сталь 1.4571 |
Присоединение | G 1⁄2 внешняя резьба в соотв. сDIN 16288 |
Детали, контактирующие с измеряемой средой |
нерж.сталь 1.457 |
Датчик | тонкопленочный |
Макс. температура | хранение............. - 40...+85 °C измер среда ...... - 20...+80 °C окр.среда............ - 20...+ 80 °C |
Пределы давления | ≤ 600 бар: 2 диапазона, > 600 бар: 1,5 диапазона, вакуумное давление |
Класс точности | 0,1 |
Повторяемость | ≤ ± 0.03 % (демпфирование) |
Стабильность (годовая) |
≤ ± 0.1 % (демпфирование) при нормальных условиях |
Электрическое присоединение |
PG-кабельный сальник с 1,5 м кабелем RS 232 с 25 разъемом |
Напряжение питания | 10...30 Впост.т. RS 232 интерфейс |
Выход | 4 - 20 мА (2-проводной) |
Нагрузка (Ω) | ≤ (UB - 10 В) / 0.02 A (для 4 - 20 мA) аналоговый выход ≤ 10 мс (10 - 90 % полной шкалы) RS 232 ≤ 10 мс |
Регулировка |
RS 232 программируемый, аналоговый выход через Serviceput |
Диапазон температур | -20...+ 80 °C |
Влияние температуры | нулевая точка и диапазон - 20...0 °C: ≤ 0.1 % / 10 K 0...50 °C нет дрейфа 50...80 °C: ≤ 0.1 % / 10 K ± 0.2 %/ 10 K |
Степень защиты | IP 67 |
Габариты
КОД ЗАКАЗА: SEN-R-3382 A095-R
Диапазон измерения |
Код заказа Избыточное давление Класс точности 0,1 4...20 мА |
0 до 25 бар | SEN-R-3382 A095-R |
0 до 40 бар | SEN-R-3382 A105-R |
0 до 60 бар | SEN-R-3382 A115-R |
0 до 100 бар | SEN-R-3382 A125-R |
0 до 160 бар | SEN-R-3382 A135-R |
0 до 250 бар | SEN-R-3382 A145-R |
0 до 400 бар | SEN-R-3382 A155-R |
0 до 600 бар | SEN-R-3382 A165-R |
0 до 1000 бар | SEN-R-3382 A175-R |
