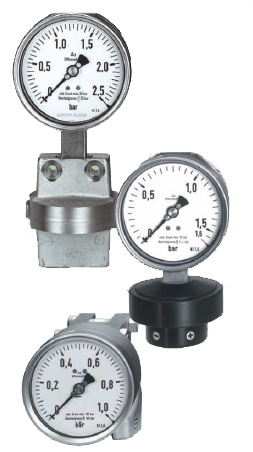

Дифференциальные манометры с диафрагмой для промышленного применения MAN-R-D

Производитель:  Kobold
Артикул:
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
  • Корпус: 100 мм, 160 мм
  • Подключение: 2х G 1/4 IG, 2 х G 1/2 IG, стопорное кольцо 6 мм
  • Материал корпус: нерж. сталь, алюминий подключение: нерж. сталь, алюминий
  • Диапазон показаний: 0...+16 мбар до 0...+40 бар
  • Максимальное давление: 400 бар

Описание

Дифференциальные манометры с диафрагмами пригодны для жидких и газообразных сред, при условии, что эти среды на подвержены кристаллизации. В зависимости от материала, в котором они исполнены, данный тип манометров можно также использовать в агрессивных средах. Сделанные полностью из нержавеющей стали, эти манометры идеально подходят для использования в химически-агрессивных измеряемых средах. Они используются в случае, когда дифференциальное давление должно отображаться как разность входящего и нагнетаемого давлений.

Применение

  • Промышленные нагреватели
  • Контроль фильтров
  • Водоочистные станции
  • Стенд для тестирования тормозов

Принцип измерения

Камеры сред (+) и (-) разделены диафрагмой. Разница в давлении между (+) и (-) камерами действует на диафрагму. Это отклонение передается на указатель с помощью стержня и вызывает отклонение указателя пропорционально разности давлений. Металлические сильфоны предохраняют две камеры давления от перегрузки. Металлические элементы гарантируют защиту от перегрузок. В отличие от этого типа манометров, дифференциальные манометры MAN-R-DF 2G or MAN-R-DG2G работают с двумя «гидравлически» сдвоенными диафрагмами, находящимся внутри жидкости, передающей давление. Если на оба этих элемента действует разное давление, разница передается на механизм, который вызывает отклонение указателя пропорционально перепаду давления.

Унифилярная схема

Унифилярная схема

Корпус

Доступный диаметр корпуса: 100 мм или 160 мм. Корпус может быть из нержавеющей стали или алюминия.

Монтаж

Манометры, как правило, встраиваются непосредственно в существующую систему труб заказчика или в блок клапанов.

Подключение

Манометры поставляются стандартно с резьбами G 1/4 IG, G 1/2 IG или со стопорным кольцом. Разъем выполнен из алюминия или нержавеющей стали. Могут быть также установлены уплотнители диафрагм для предотвращения попадания вязких, кристаллизующихся или агрессивных веществ в измерительную систему.

Диапазон измерений

Дисплей дифференциального давления размечен в соответствии с рекомендациями DIN в диапазоне от 0... 1бмбар и 0... 40 бар.



Заполнение

Манометры с жидкостным заполнением используются в местах с высокими переменными динамическими нагрузками, сильной вибрацией и пульсацией. Заполнитель обеспечивает легкость считывания показаний благодаря стабилизации движения указателя даже при очень высоких нагрузках или сильной вибрации. Дополнительное воздействие глицерина в качестве смазки также сводит износ до минимума. Использование глицерина практически не имеет альтернатив. В манометрах с контактом или электрическим измерительным преобразователем, жидкий парафин используется как непроводящий заполнитель.
В качестве опции возможно силиконовое заполнение различной степени вязкости.

Контакты

Для контроля давления в системе и контроля над процессом может быть установлено до трех контактов. Датчики могут поставляться с намагниченной пружиной или индуктивными контактами (для MAN-R-DG3Y также есть контакты замедленного действия и пневматические контакты) (см. главу «Установка контактов»),

Аналоговый выход

Версии с аналоговым выходом доступны для передачи показаний на индикатор или на блок управления.

Дифференциальные манометры с диафрагмой

Модель/код MAN-R- DF2A.. ..DG2A...
  Дифференциальные манометры с диафрагмой Дифференциальные манометры с диафрагмой
Класс точности  1.6
Диаметр  100мм 160мм
Тип корпуса нерж.сталь
Кольцо нерж.сталь
Указатель алюминий
Ход латунь
Дроссель нет
Окно стекло
Измерительный элемент нерж.сталь
Уплотнение NBR
Защита IP 54
Защита от перегрузки см.след таблицу
Вес см.размеры
Температура окружающей среды   -20...+60°С
Подключение   алюминий
Резьбовое присоединение  G 1/4 внут.рез.
Макс. температура измер. среды 60°С
Контакты макс. 2 контакта
Диапазон показаний Код диапазона показаний
0...16мбар - -
0...25мбар F9 F9
0...40мбар F0 F0
0...60мбар F1 F1
0... 100мбар F2 F2
0...160мбар F3 F3
0,..250мбар F4 F4
0...0.4 бар BA BA
0...0.6 бар B1 B1
0...1 бар B2 B2
0...1.6 бар B3 B3
0...2.5 бар B4 B4
0...4 бар B5 B5
0...6 бар B6 B6
0...10 бар B7 B7
0...16 бар B8 B8
0...25 бар B9 B9
Адаптированы к эксплуатации в РФ R

 *только для точности класса 2.5



Дифференциальные манометры с диафрагмой: опция - вывод всех диапазонов показаний

Модель/код MAN-R- DF2A.. ..DG2A...
  Дифференциальные манометры с диафрагмой Дифференциальные манометры с диафрагмой
Контакты - см. раздел «Установка контактов»
или аналоговый выход   код
Сила тока 4-20 мА    - -
Др. опции
3-валов. Компенсатор давления, клапан выкл Ms отсутств.*   отсутств.*
3-валов. Компенсатор давления, клапан выкл, VA отсутств.* отсутств.*
Уплотнение ФПМ вместо БНК отсутств.*   отсутств.*
Корпус с заполнением отсутств.* отсутств.*
Безопасность согл. DIN 16 006 - -
Безопасдля озонового слоя - -
Кронштейн для стены - -
Кронштейн для труб - -
Одновальный клап.блок G 1/2 внеш. - -
Трехвальн.клап. блок G 1/2 внеш. - -
Отсек сброса давления - -
Прямое подключение - -
Адаптированы к эксплуатации в РФ R

*Пожалуйста, сформулируйте в письменном виде!



MAN-R-DF2A..

MAN-R-DG2A..

Диапазон показаний Макс. Перегрузка
0...16мбар - -
0...25 мбар 2.5 бар 2.5 бар
0...40 мбар 2.5 бар 2.5 бар
0...60 мбар 2.5 бар 2.5 бар
0... 100 мбар 2.5 бар 2.5 бар
0... 160 мбар 2.5 бар 2.5 бар
0... 250 мбар 2.5 бар 2.5 бар
0...0.4 бар 10 бар 3 бар
0...0.6 бар 10 бар 3 бар
0...1 бар 10 бар 5 бар
0...1.6 бар 10 бар 8 бар
0...2.5 бар 10 бар 10 бар
0...4 бар 10 бар 10 бар
0...6 бар 10 бар 10 бар
0...10 бар 10 бар 10 бар
0...16 бар 25 бар 25 бар
0...25 бар 25 бар 25 бар



Габариты


Model: MAN-R-DF2A..., MAN-R-DG2A... Стандартная версия

Габариты  Model: MAN-R-DF2A..., MAN-R-DG2A... Стандартная версия

NG

Диапазон
показаний
[бар]

Размеры [мм]

Bec
[кг]*

D1 D2 d G h±1
100 ≤0.25 101 99 149 G 1/4 130 1.85
100 ≥0.4 101 99 85 G 1/4 130 1.00
160 ≤0.25 161 159 149 G 1/4 160 2.25
160 ≥0.4 161 159 85 G 1/4 160 1.40



Версия с ограниченным количеством контактов

Версия с ограниченным количеством контактов

NG Размеры [мм]
D1 D2 e f±1 h±1 k
100 101 99 94 88 130 55.0
160 161 159 124 101 160 17.5
