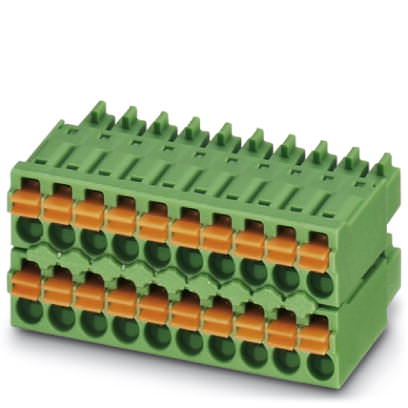

Разъем печатной платы - FMCD 1,5/ 9-ST-3,5 - 1738872
Артикул: 107167
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95

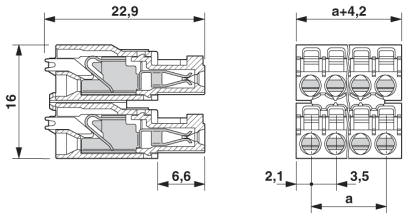

Размеры
Длина | 22,9 мм |
Высота | 16 мм |
Размер шага | 3,5 мм |
Размер a | 28 мм |
Общие сведения
Серия изделий | FMCD 1,5/..-ST |
Группа изоляционного материала | I |
Расчетное импульсное напряжение (III/3) | 2,5 кВ |
Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Расчетное напряжение (III/3) | 160 В |
Расчетное напряжение (III/2) | 160 В |
Расчетное напряжение (II/2) | 320 В |
Подключение согласно стандарту | EN-VDE |
Номинальный ток IN | 8 А |
Номинальное сечение | 1,5 мм? |
Максимальный ток нагрузки | 8 А |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Калиберная пробка | A1 |
Длина снятия изоляции | 10 мм |
Полюсов | 9 |
Характеристики клемм
Сечение жесткого проводника мин. | 0,2 мм? |
Сечение жесткого проводника макс. | 1,5 мм? |
Сечение гибкого проводника мин. | 0,2 мм? |
Сечение гибкого проводника макс. | 1,5 мм? |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм? |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1,5 мм? |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм? |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 0,75 мм? |
Сечение провода AWG/kcmil, мин. | 24 |
Сечение провода AWG/kcmil, макс. | 16 |
AWG согласно UL/CUL мин. | 24 |
AWG согласно UL/CUL макс. | 16 |
eCl@ss
eCl@ss 4.0 | 272607xx |
eCl@ss 4.1 | 27260701 |
eCl@ss 5.0 | 27260701 |
eCl@ss 5.1 | 27260701 |
eCl@ss 6.0 | 27260704 |
eCl@ss 7.0 | 27440402 |
eCl@ss 8.0 | 27440402 |
ETIM
ETIM 3.0 | EC001121 |
ETIM 4.0 | EC002638 |
ETIM 5.0 | EC002638 |
UNSPSC
UNSPSC 6.01 | 30211810 |
UNSPSC 7.0901 | 39121409 |
UNSPSC 11 | 39121409 |
UNSPSC 12.01 | 39121409 |
UNSPSC 13.2 | 39121409 |
Технические характеристикиКонтакты Н/З = нормально закрытый | 1 |
Тип управляющего напряжения | 230VAC |
Вид зажимов | Для печатных плат |
Номинальный непрерывный ток, А | 12 |
