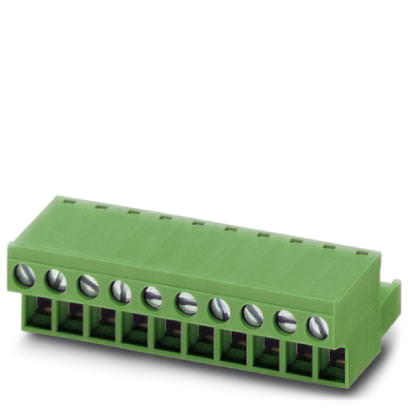

Вилочная часть - FRONT-MSTB 2,5/24-ST-5,08 - 1777507
Артикул: 103835
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Размеры
| Размер шага | 5,08 мм |
| Размер a | 116,84 мм |
Общие сведения
| Серия изделий | FRONT-MSTB 2,5/..-ST |
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 А |
| Номинальное сечение | 2,5 мм? |
| Максимальный ток нагрузки | 12 А |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Калиберная пробка | A3 |
| Длина снятия изоляции | 10 мм |
| Полюсов | 24 |
| Резьба винтов | M2,5 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм? |
| Сечение жесткого проводника макс. | 2,5 мм? |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 2,5 мм? |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм? |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм? |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм? |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 12 |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм? |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм? |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм? |
| 2 гибких провода одинакового сечения, макс. | 1,5 мм? |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм? |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1 мм? |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм? |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1 мм? |
| AWG согласно UL/CUL мин. | 30 |
| AWG согласно UL/CUL макс. | 12 |
eCl@ss
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
Технические характеристики| Контакты Н/О = нормально открытый | 1 |
| Тип управляющего напряжения | 208-220VAC |
| Вид зажимов | Винтовые |
| Номинальный непрерывный ток, А | 12 |
