Разъем печатной платы - MSTBC 2,5/22-STZFD-5,08 - 1809475
Артикул: 103574
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95

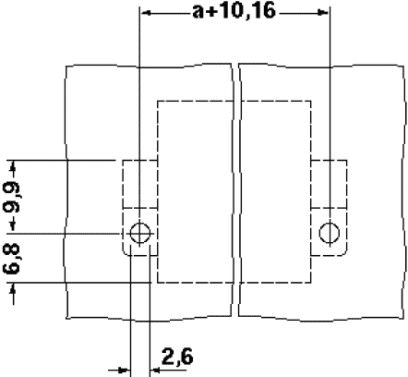

Размеры
Высота | 10,7 мм |
Размер шага | 5,08 мм |
Размер a | 106,68 мм |
Общие сведения
Серия изделий | MSTBC 2,5/..-STZFD |
Группа изоляционного материала | I |
Расчетное импульсное напряжение (III/3) | 4 кВ |
Расчетное импульсное напряжение (III/2) | 4 кВ |
Расчетное импульсное напряжение (II/2) | 4 кВ |
Расчетное напряжение (III/3) | 320 В |
Расчетное напряжение (III/2) | 320 В |
Расчетное напряжение (II/2) | 630 В |
Подключение согласно стандарту | EN-VDE |
Номинальный ток IN | 12 А |
Номинальное сечение | 2,5 мм? |
Максимальный ток нагрузки | 12 А (для кабеля сечением 2,5 мм? Поперечное сечение) |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Полюсов | 22 |
Характеристики клемм
Сечение гибкого проводника мин. | 0,5 мм? |
Сечение гибкого проводника макс. | 2,5 мм? |
Сечение провода AWG/kcmil, мин. | 20 |
Сечение провода AWG/kcmil, макс. | 14 |
AWG согласно UL/CUL мин. | 20 |
AWG согласно UL/CUL макс. | 14 |
eCl@ss
eCl@ss 4.0 | 272607xx |
eCl@ss 4.1 | 27260701 |
eCl@ss 5.0 | 27260701 |
eCl@ss 5.1 | 27260701 |
eCl@ss 6.0 | 27260704 |
eCl@ss 7.0 | 27440402 |
eCl@ss 8.0 | 27440309 |
ETIM
ETIM 3.0 | EC001121 |
ETIM 4.0 | EC002638 |
ETIM 5.0 | EC002638 |
UNSPSC
UNSPSC 6.01 | 30211810 |
UNSPSC 7.0901 | 39121409 |
UNSPSC 11 | 39121409 |
UNSPSC 12.01 | 39121409 |
UNSPSC 13.2 | 39121409 |
Технические характеристикиКонтакты Н/О = нормально открытый | 1 |
Тип управляющего напряжения | 220-240VAC |
Вид зажимов | Винтовые |
Номинальный непрерывный ток, А | 12 |
