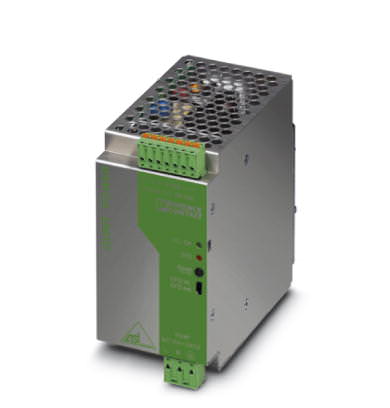

Источники питания - ASI QUINT 100-240/4.8 EFD - 2736699
Артикул: 108859
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Размеры
| Ширина | 70 мм |
| Высота | 145 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 145 мм |
| Глубина при альтернативном монтаже | 73 мм |
Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C - ухудшение характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2:2005 |
Входные данные
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Потребляемый ток | около 1,8 А (120 В AC) |
| | 1 А (230 В AC) |
| Номинальная потребляемая мощность | 144 Вт |
| Импульс пускового тока | < 15 А (стандартный (типовой)) |
| Провалы напряжения в сети | > 60 мс (120 В AC) |
| | > 100 мс (230 В AC) |
| Входной предохранитель | 5 А (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 6 А ... 16 А (Характеристика B, C, D, K) |
Выходные данные
| Номинальное напряжение на выходе | 30,1 В DC ±1,5 % |
| Выходной ток | 4,8 А (до +60 °C) |
| | 6 А |
| Возможность параллельного подключения | Нет |
| Возможность последовательного подключения | Да |
| Остаточная пульсация | < 30 мB(ДА) |
| Коммутационные пики, номинальная нагрузка | < 50 мB(ДА) |
| Рассеиваемая мощность, без нагрузки, макс. | 4 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 16 Вт |
Общие сведения
| Вес нетто | 0,9 кг |
| Индикация рабочего напряжения | Светодиодный индикатор |
| КПД | > 89 % (при 230 В перемен. тока и номинальных значениях) |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| | 2 кВ AC (Выборочное исп.) |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| | DIN VDE 0100-410 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| | DIN VDE 0106-1010 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| | UL/C-UL, одобренный UL 60950 |
Характеристики клемм, вход
| Тип подключения | Пружинные клеммы с разъемными выводами |
| Сечение жесткого проводника мин. | 0,2 мм? |
| Сечение жесткого проводника макс. | 2,5 мм? |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 2,5 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 12 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Сечение жесткого проводника мин. | 0,2 мм? |
| Сечение жесткого проводника макс. | 2,5 мм? |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 2,5 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 12 |
eCl@ss
| eCl@ss 4.0 | 27250202 |
| eCl@ss 4.1 | 27250202 |
| eCl@ss 5.0 | 27259205 |
| eCl@ss 5.1 | 27242692 |
| eCl@ss 6.0 | 27242692 |
| eCl@ss 7.0 | 27242692 |
| eCl@ss 8.0 | 27242692 |
ETIM
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC002542 |
| ETIM 5.0 | EC002583 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121004 |
