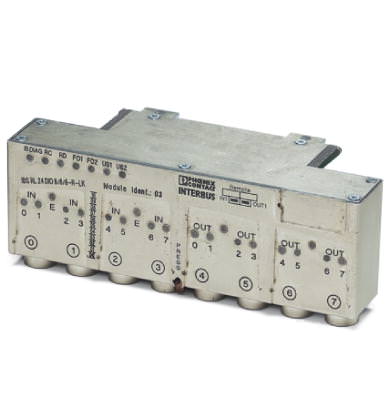

Децентрализ. устройство ввода-вывода - IBS RL 24 DIO 8/8/8-R-LK - 2734167
Артикул: 108237
Наличие: Под заказ
Сделать заказ
Так же Вы можете заказать данную позицию по тел.: +7 (812) 200-96-95
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Размеры
| Ширина | 179 мм |
| Высота | 67 мм |
| Глубина | 71 мм |
| Указание по размерам | Со штекером для подключения шины и монтажной пластиной |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 100 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Давление воздуха (при эксплуатации) | 860 гПа ... 1080 гПа (До 1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 660 гПа ... 1080 гПа (До 3500 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
Общие сведения
| Масса | 790 г |
| Указания по значениям массы | Без штекера и монтажной пластины |
| Тип монтажа | Настенный монтаж |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
| Указание | Для обеспечения надлежащего уровня защиты герметично закройте неиспользуемые гнезда и слоты. |
| Испытательный участок | Между логической схемой управления шиной и выходами 500 В AC 50 Гц 1 минута |
Интерфейсы
| Система на базе полевой шины | INTERBUS |
| Наименование | Удаленная шина INTERBUS |
| Тип подключения | Оптоволоконный кабель (полимерное волокно 980/1000 мкм) |
| Скорость передачи данных | 500 kBit/s |
| Среда передачи | Оптоволоконный кабель |
Питание электронного модуля
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 18,5 В DC ... 32 В DC (С учетом коэффициента пульсации) |
| Пульсация | макс. 3,6 VSS в пределах допустимого диапазона напряжений |
| Ток питания | Тип. 120 мА (Плюс ток датчика) |
| Потребляемый ток | Тип. 120 мА (Плюс ток датчика) |
Цифровые входы
| Наименование, вход | Цифровые входы |
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 8 |
| Защитная схема | электронная защита от короткого замыкания / защита от перегрузки для каждой группы |
| Диапазон входных напряжений, сигнал '0' | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал '1' | 11 В DC ... 30 В DC |
| Типичный входной ток одного канала | 3 мА |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 1,5 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 3,5 мс |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 8 |
| Защитная схема | электронная защита от короткого замыкания / защита от перегрузки для каждого канала |
| Выходное напряжение | 24 В |
| Номинальное напряжение на выходе | 24 В |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 группу | 2 А |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн; 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
eCl@ss
| eCl@ss 4.0 | 27250302 |
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242604 |
| eCl@ss 6.0 | 27242604 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
ETIM
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 43201404 |
