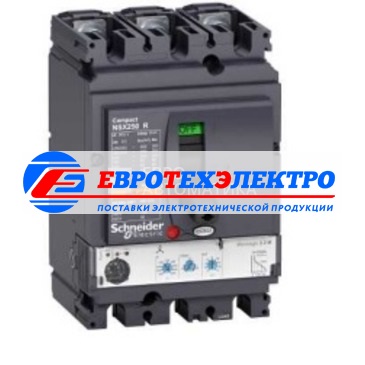

Schneider Electric 3П АВТОМ.ВЫКЛ. M2.3M 500A NSX630R(200кА при 415В, 45кА при 690B) (арт.LV433703)

Описание товара:

Применение автоматических выключателей Compact NSX100-630 определяется установленным в них расцепителем.
Аппараты NSX100-630 с установленным электронным расцепителем Micrologic 2.2/2.3-M применяются для защиты распределительных сетей при питании от силовых трансформаторов и обеспечивают защиту от перегрузок(тепловую защиту), защиту от коротких замыканий с селективной и мгновенной токовой отсечкой, сигнализацию состояния выключателя, а также дистанционную сигнализацию с передачей информации об отключении по перегрузке на рассояние (если внутри аппарата установлен релейный модуль SDx). Дифференциальная защита (защита от токов утечки) обеспечивается путем установки прямо на клеммы выключателя блока Vigi MH, непосредственно воздействующего на расцепитель Micrologic 2.2/2.3-M.
Расцепители Micrologic 2.2/2.3-М имеют встроенную магнитотермическую защиту. Они используются в схемах управления и защиты электродвигателей на двух аппаратах. Ими могут оснащаться все аппараты Compact NSX100 - 630. Эти расцепители обеспечивают защиту электродвигателей мощностью до 315 кВт на напряжение 400 В.
Защиты:
1. Защита от коротких замыканий;
Селективная токовая отсечка (Isd). Защита с регулируемой уставкой по току Isd. Отключение выполняется с очень незначительной выдержкой времени для преодоления пика пускового тока электродвигателя.
Нерегулируемая мгновенная токовая отсечка (Ii). Мгновенная токовая отсечка с нерегулируемой уставкой по току Ii.
2. Защита от перегрузок (или тепловая защита), с возможностью выбора класса расцепления 5, 10 и 20;
Тепловая защита от перегрузок с обратнозависимой выдержкой времени, с регулируемой уставкой по току Ir. Настройки выполняются в амперах. Время-токовая характеристика защиты от перегрузок, показывающая выдержку времени tr перед отключением, определяется выбранным классом расцепления. Класс расцепления (class) определяется в зависимости от продолжительности нормального пуска электродвигателя:
Класс 5: продолжительность пуска менее 5 с.
Класс 10: продолжительность пуска менее 10 с.
Класс 20: продолжительность пуска менее 20 с.
Выбрав требуемый класс, необходимо убедиться, что все компоненты схемы управления и защиты электродвигателя могут выдерживать пусковой ток 7,2 Ir без чрезмерного нагрева в течение периода времени, соответствующего выбранному классу.
3. Защита от неполнофазных режимов (Iнебал)
Устройство вызывает отключение автоматического выключателя в случае небаланса фаз:
- превышающего 30-процентный постоянный порог срабатывания Iнебал;
- после нерегулируемой выдержки времени tнебал, составляющей: 0,7с при пуске; 4с в нормальном режиме работы.
Обрыв фазы представляет собой особый случай небаланса фаз и приводит к отключению на таких же условиях.
Сигнализация:индикация на передней панели.
- Зелёный светодиод «Ready»: медленно мигает, если автоматический выключатель готов осуществлять защиту.
- Красный аварийный светодиод, связанный с работой электродвигателя: горит постоянно, если температура ротора или статора превышает 95 % допустимого уровня нагрева.
Выключатели Compact NSX с расцепителем Micrologic 2 могут оснащаться модулем SDTAM, предназначенным для применения с электродвигателями, который обеспечивает:
- контакт сигнализации о перегрузке автоматического выключателя;
- контакт управления отключением контактора. В случае перегрузки или неполнофазного режима, этот выход активируется за 400 мс до аварийного срабатывания автоматического выключателя, предотвращая его отключение.
Данный модуль занимает место катушек MN/MX и контакта OF.
Технические характеристики:
Тип управления: Тумблерный переключатель
Способ крепления: Закрепленный
Монтажная опора: Задняя монтажная панель
Высота: 161 мм
Ширина: 105 мм
Глубина: 86 мм
Масса продукта: 2.4 кг
