Манометр Манометр показывающий с капсульной пружиной MAN-R-K

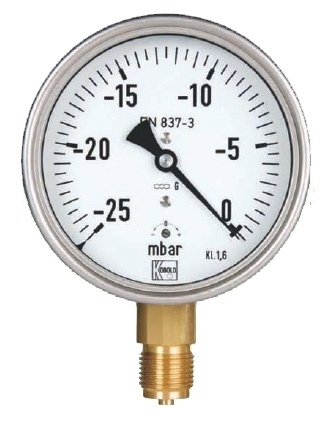

Описание Манометр показывающий с капсульной пружиной MAN-R-K

• 80 мм, 100 мм, 160 мм
• Присоединение: G 1/4 (мм корпус) G 1/2 (80,100,160 мм корпус)
• Корпус: нержавеющая сталь
• Присоединение: латунь или нерж. сталь
• Диапазон измерений:-10...0 мбар до -600...0 мбар 0...10 мбар до 0...600 мбар
• Класс точности: 1.6
• Разрешен к применению во взрывоопасных зонах

Описание

Манометр показывающий с капсульной пружиной производства KOBOLD применяются для измерения низкого положительного / отрицательного давления в газообразной среде. Все манометры из нержавеющей стали с капсульной пружиной изготавливаются из высококачественной нержавеющей стали и таким образом подходят для использования с коррозионно-активными газами. Все манометры соответствуют общим международным указаниям и учитывают стандарты, а также специфические требования к применению. Это результат нашего более чем 70 летнего опыта по изготовлению манометров.

Принцип измерения

Капсульная система состоит из двух наполовину находящихся в капсуле элементов, соединенных вместе. Элемент выполняет определённое движение под давлением. Специальный измеряющий механизм конвертирует данное движение механизма в обороты указателя.

Применение

• Медицинская техника
• Измерение состояния фильтра
• Испытание на герметичность
• Технологии кондиционирования воздуха
• Измерение выхлопных газов
• Производство газа

Корпус

Имеются варианты корпуса следующих диаметров: 63 мм, 80 мм, 100 мм и 160 мм. Материал корпуса: нержавеющая сталь.

Установка

Манометры чаще всего устанавливаются прямо в резьбовые отверстия оборудования заказчика. В зависимости от монтажных требований инструменты могут быть снабжены панельной скобой, треугольным передним хомутом или крепежным фланцем. Имеются также отдельные модели манометров с передним установочным бортом для монтажа в или на щите управления.

Присоединение

Манометры с корпусом диаметром 63 и 80 мм снабжены стандартным G 1/4 резьбовым соединением, манометры с корпусом диаметром 100 мм и более - G 1/2 резьбовым соединением. Присоединение изготовлено из латуни или нержавеющей стали. Прочие присоединения поставляются по запросу.

Диапазон измерений

Шкалы измерений калибруют согласно DIN в диапазонах между -10...0 мбар и -600...0 мбар, а также от 0.. .+10 мбар до 0..+600 мбар. Прочие шкалы измерений в ф/кв.д, Па или с логотипом вашей компании могут быть поставлены на заказ.

Увлажняющий раствор

Манометры показывающие с капсульной пружиной не снабжаются увлажняющим раствором.

Контакты

Манометры показывающие с капсульной пружиной не снабжаются контактами.

Технические данные

Стандартный манометр показывающий с капсульнои пружиной для газов

Присоединение/Корпус		NG63		NG 80	NG100		NG 160
		Model
Присоединениеснизу		..KD21..	..KD21Y..	..КЕ22..	..KF22..	..KF22Y..	..KG22..	..KG22Y..
Присоединениесзади		..KD23.. центровое	..KD23Y..	..КЕ24.. центровое	..KF24.. центровое	..KF24Y.. центровое	..KG24.. центровое	-
Треугольныйпередний хомут и скоба,присоединение сзади		..KD23K.. центровое	-	..КЕ24К.. центровое	..KF24K.. центровое	-	..KG24K.. центровое	-
Класс точности		1.6
Тип корпуса		Нержавеющая сталь 1.4301
Наполнитель		Отсутствует
Обод		Нержавеющая сталь 1.4301
Указатель		Черный анодированный алюминий
Механизм		Латунь
Дроссель		Отсутствует
Окошко		Приборное стекло
Чувствительный элемент		СиВе2
Защита		IP 43			IP54
Защита от выхода за пределы измерений (короткий промежуток)		1.3 раз	10 раз	1.3 раз	1.3 раз	10 раз	1.3 раз	10 раз
Вес		См. таблицу
Температура внешней среды		-20... +60 °С
Присоединение		латунь
Резьбовое соединение		G 1/4 внеш резьба		G 1/2 внеш резьба
Макс. температура измеряемой среды		80°C
Контакты		нет
Диапазон измерений		Код диапазона измерений
-10...0мбар		-	-	-	..E5	-	..E5
-16..0мбар		-	-	..E6	..E6	-	..E6	-
-25...0мбар		-	-	..E7	..E7	-	..E7	-
-40...0мбар		..E8	..E8	..E8	..E8	..E8	..E8	..E8
-60...0мбар		..E9	..E9	..E9	..E9	..E9	..E9	..E9
-100...0мбар		..E0	..E0	..E0	..E0	..E0	..E0	..E0
-160...0мбар		..E1	..E1	..E1	..E1	..E1	..E1	..E1
-250...0мбар		..E2	..E2	..E2	..E2	..E2	..E2	..E2
-400...0мбар		..E3	..E3	..E3	..E3	..E3	..E3	..E3
-600...0мбар		..E4	..E4	..E4	..E4	..E4	..E4	..E4
0...10мбар		-	-	..F7	..F7	-	..F7	-
0... 16мбар		-	-	..F8	..F8	-	..F8	-
0...25мбар		..F9	-	..F9	..F9	-	..F9	-
0...40мбар		..F0	..F0	..F0	..F0	..F0	..F0	..F0
0...60мбар		..F1	..F1	..F1	..F1	..F1	..F1	..F1
0...100мбар		..F2	..F2	..F2	..F2	..F2	..F2	..F2
0...160мбар		..F3	..F3	..F3	..F3	..F3	..F3	..F3
0...250мбар		..F4	..F4	..F4	..F4	..F4	..F4	..F4
0...400мбар		..F5	..F5	..F5	..F5	..F5	..F5	..F5
0...600мбар		..F6	..F6	..F6	..F6	..F6	..F6	..F6
Адаптированы к эксплуатации в РФ		..R

Технические данные

Все манометры показывающие с капсульной пружиной  из нержавеющей стали для промышленного применения

Присоединение/Корпус		NG63	NG100	NG 160
		Model
Присоединение снизу		..KD25..	..KF26..	..KG26..
Присоединение сзади		..KD27.. центровое	..KF28.. центровое	..KG28.. центровое
Треугольный передний хомут и скоба,присоединение сзади		..KD27K.. центровое	..KF28K.. центровое	..KG28K.. центровое
Класс точности		1.6
Тип корпуса		Нержавеющая сталь 1.4301
Наполнитель		Отсутствует
Обод		Нержавеющая сталь 1.4301
Указатель		Черный анодированный алюминий
Механизм		Нержавеющая сталь 1.4571
Дроссель		Отсутствует
Окошко		Небьющееся стекло
Чувствительный элемент		Нержавеющая сталь 1.4571
Защита		IP 43	IP54
Защита от выхода за пределы измерений (короткий промежуток)		1.0 раз / 0.9 раз /13 раз полной шкалы
Вес		См. таблицу
Температура внешней среды		-20... +80 °С
Присоединение		Нержавеющая сталь 1.4571
Резьбовое соединение		G 1/4 внеш резьба	G 1/2 внеш резьба
Макс. температура измеряемой среды		80°C
Контакты		нет
Диапазон измерений		Код диапазона измерений
-10...0мбар		-	-	-
-16..0мбар		-	-	-
-25...0мбар		..E7	..E7	..E7
-40...0мбар		..E8	..E8	..E8
-60...0мбар		..E9	..E9	..E9
-100...0мбар		..E0	..E0	..E0
-160...0мбар		..E1	..E1	..E1
-250...0мбар		..E2	..E2	..E2
-400...0мбар		..E3	..E3	..E3
-600...0мбар		..E4	..E4	..E4
0...10мбар		-	-	..F7
0... 16мбар		-	-	..F8
0...25мбар		..F9	..F9	..F9
0...40мбар		..F0	..F0	..F0
0...60мбар		..F1	..F1	..F1
0...100мбар		..F2	..F2	..F2
0...160мбар		..F3	..F3	..F3
0...250мбар		..F4	..F4	..F4
0...400мбар		..F5	..F5	..F5
0...600мбар		..F6	..F6	..F6
Адаптированы к эксплуатации в РФ		..R

Габариты

Радиальное присоединение

Осевое присоединение

 Треугольный передний хомут

Вес
