Endress+Hauser TT511 Термогильза для датчика температуры

Термогильза для датчиков температуры Endress+Hauser (TT511)

Поставляем Термогильза для датчиков температуры Endress+Hauser для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

TT511

Производитель

Endress+Hauser

Категория

Термогильзы для датчиков температуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

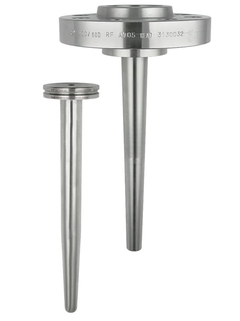

Описание Endress+Hauser TT511 Термогильза для датчика температуры

Это термогильза, специально разработанная для установки термометра. Стержень термогильзы и фланец присоединения к процессу не связаны между собой. Для установки буртик термогильзы помещается между двумя фланцами; с одной стороны, он устанавливается на гильзу, а с другой стороны крепится болтами к соединительному соплу на стороне процесса. Имеются различные варианты фланцев для крепления узла к несъемному фланцу сопла. Он изготавливается из цельной заготовки круглого сечения.

Термогильза будет использоваться в отрасли с высокими требованиями технологического процесса. Преобладающими отраслями промышленности являются нефтегазовая и нефтехимическая. Фланец присоединения к процессу не приварен к штоку термогильзы, а выполнен в виде фланца с буртиком. Это специальное исполнение гильзы Vanstone широко применяется в различных областях и подходит для термопреобразователей сопротивления и термопар.
Преимущества

Монолитная термогильза, расточенная из цельной заготовки круглого сечения.
Реализация различных потребностей конкретной отрасли в стандартном приборе. Гибкий выбор длины погружной части и геометрии термогильзы в соответствии с характеристиками процесса.
В соответствии со спецификацией Shell: S.38.113 вер.D и S.38.114 вер.D
Точный расчет стрессового воздействия на термогильзу обеспечивает безопасную работу установки.
Очень экономичная конструкция Vanstone:повторное использование фланца при замене термогильзы, гибкий выбор материала фланца, сокращенная номенклатура и меньшее количество хранимых запасных частей.

Технические характеристики термогильзы Endress+Hauser TT511

Принцип измерения	Литая термогильза
Характеристики / Применение	метрические размеры Тип Vanstone с кольцевым фланцем
Соединительная головка	резьба: 1/2″ NPT без соединения
Макс. стандартная погружная длина	500 мм (19,69″)
Максимальная длина по запросу	500 мм (19,69″)
Присоединение к процессу	Кольцевой фланец ASME 1 1/2″ 150 ASME 1 1/2″ 300 ASME 1 1/2″ 400 ASME 1 1/2″ 600 ASME 1 1/2″ 900 ASME 1 1/2″ 1500 ASME 2″ 150 ASME 2″ 300 ASME 2″ 400 ASME 2″ 600 ASME 2″ 900 ASME 2″ 1500 DN25 PN40 DN25 PN100 DN50 PN40 DN50 PN63 DN50 PN160 DN80 PN40
Внутренний диаметр защитной гильзы	30 мм (1,18″) 20 мм (0,79″)
Материал смачиваемых частей	1.4401 (316) 1.4571 (316Ti)
Шероховатость поверхности смачиваемых частей (Ra)
Форма наконечника датчика	конический или суженный
Диапазон температуры	-200…700°C (-328…1292 °F)
Макс. рабочее давление (статическое)	в зависимости от присоединения к процессу, до 2500 фунтов
Макс. рабочее давление при температуре +400 °C	в зависимости от присоединения к процессу
