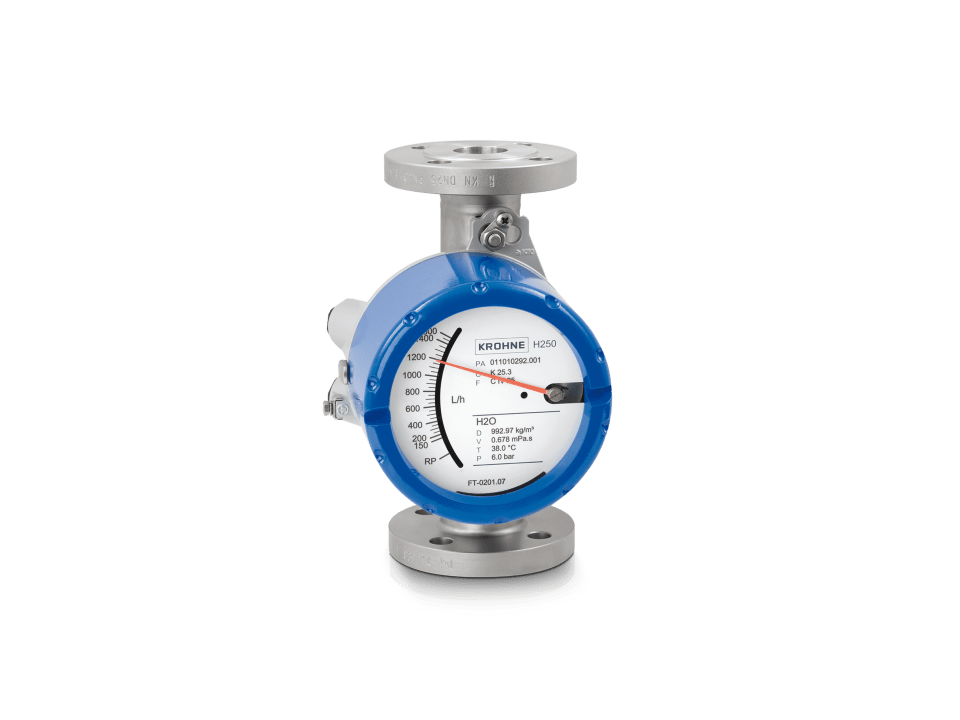

Расходомер Krohne H250 M40 Ротаметр

Описание Krohne H250 M40 Ротаметр

Описание ротаметра Krohne H250 M40

H250 M40 представляет собой стандартный ротаметр для технологических процессов и сектора производства изделий для изготовителей комплектного оборудования. В ротаметре измерение расхода жидкостей и газов механическим методом сочетается с высокотехнологичными коммуникационными возможностями. Модульная концепция прибора предполагает возможность дооснащения. Возможно дооснащение дополнительными модулями электроники или их замена в любое время без прерывания технологического процесса. Таким образом, его функциональное наполнение адаптируется к новым требованиям: от аналогового измерения расхода без дополнительного электропитания до цифровой интеграции в шинную систему.

H250 M40 изготавливается из различных материалов и доступен в разнообразных версиях. Прочный цельнометаллический расходомер может также применяться в условиях высокого давления (до 1000 бар изб), высоких температур (-196…+400°C) или для агрессивных рабочих сред. Он даже позволяет осуществлять монтаж на горизонтальных или нисходящих трубопроводах диаметром до DN150 / 6″. Также доступна специальная версия для использования в гигиенических применениях. H250 M40 выполнен в искробезопасном и взрывозащищённом исполнении. Некоторые версии расходомера с предельным выключателем или аналоговым выходным сигналом подходят для использования в автоматизированных системах безопасности. Для повышения надежности применения доступны такие функции, как диагностика электронных приборов и дополнительная диагностика применений, например, обнаружение блокировки поплавка в присутствии примесей или скачков давления и оповещение о пульсирующем потоке или колебаниях поплавка при газовой компрессии.

Отличительные особенности прибора

• Простой и экономически эффективный монтаж: возможность измерения и индикации без дополнительного источника питания
• Уникальная модульная концепция и удобство обслуживания: предельные выключатели, 2-проводная технология 4…20 мА, сумматор с ЖК-дисплеем и импульсным выходом, промышленные протоколы связи
• Диагностика приборов и применений согласно требованиям NE 107 при помощи технологии непрерывного мониторинга поплавка (CFM), например, для обнаружения блокировки поплавка
• Универсальная концепция взрывозащиты: взрывонепроницаемость и искробезопасность
• Различные материалы изготовления первичного преобразователя: нержавеющая сталь и сплавы
• Опционально доступный корпус из нержавеющей стали для коррозионно-активных сред
• Степень пылевлагозащиты IP66 и IP68 / NEMA4X и NEMA6, опционально IP69K
• Верхний предел измерений для жидкостей: 10…120000 л/ч / 5…32000 гал/ч
• Верхний предел измерений для газов: 0,7…2800 м³/ч / 25…100000 станд.куб.фут/ч
• Динамический диапазон регулирования 10:1 (опционально 100:1)
• Максимальная погрешность измерения: ±1,6% (согласно VDI/VDE 3513-2) или ±1,5%  от полной шкалы
• Подходит для использования в автоматизированных системах безопасности (SIL 2)
• Опционально доступно гигиеническое исполнение для применения в пищевой и фармацевтической промышленности

Типичные применения

Химическая и иные перерабатывающие отрасли промышленности

• Присадки (например, катализаторы, ПАВ, ингибиторы пенообразования, эмульгаторы)
• Кислоты, щёлочи, фосген и иные хлорсодержащие вещества, серосодержащие вещества
• Конденсат и охлаждающая вода
• Инертизация азотом резервуаров и ёмкостей
• Выборочный контроль расхода для анализа технологического процесса
• Барботирование газа в жидкостях

Нефтегазовая промышленность

• Узлы дозирования химреагентов для ингибиторов коррозии, отложений и гидратообразования
• Азот, топочные газы и т.д.
• Эмульгаторы

Станкостроение и приборостроение (производство изделий для изготовителей комплектного оборудования)

• Контроль герметичности газодинамических уплотнений для турбокомпрессоров
• Хладагенты и охлаждающая вода, смазочные материалы, подача сжатого воздуха
• Защита от сухого пуска насосов
• Измерение расхода газа и мазута в промышленных печах

Фармацевтическая промышленность

• Деминерализованная вода, спирт, растворители, инсулин и т.д.
• Очищающие средства
• Измерение объёма воздуха в чистых помещениях

Пищевая промышленность и производство напитков

• Растительное масло, питьевая вода, молоко, углекислый газ
• Очищающие средства

Сектор водоподготовки и очистки сточных вод

• Барботирование кислородом в аэрационных бассейнах
• Подача воздуха для снижения содержания железа

Электроэнергетика и атомная промышленность

• Тяжелая вода, борированная вода, тритий и т.д.
• Гидразин
• Серная кислота
• Фосфаты, азот, водород, сера
• Очищенная вода, минерализованная вода и т.д.
• Пар, воздух, газы, вода для промывки котлов и т.д.
• Расход дизельного, возвратного топлива и т.д.

Технические характеристики ротаметра Krohne H250 M40

Общие сведения

Рабочие условия

Материалы

Технологические присоединения

Разрешения/Стандарты

Обмен данными
