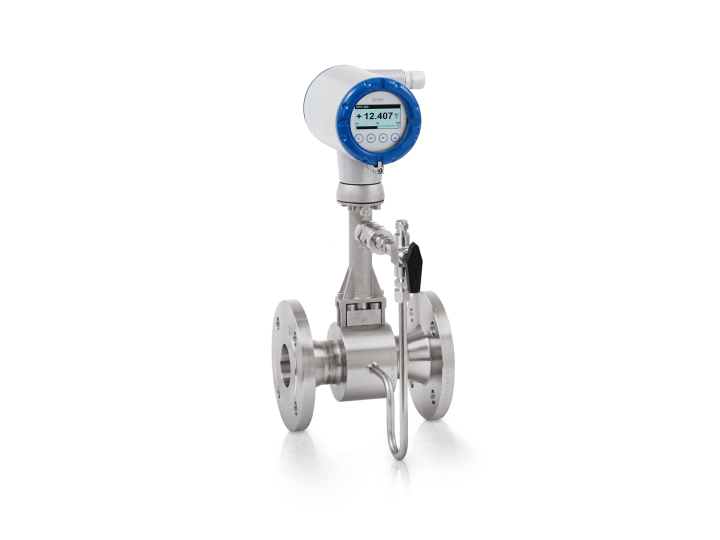

Расходомер Krohne OPTISWIRL 4200 Вихревой расходомер

Описание Krohne OPTISWIRL 4200 Вихревой расходомер

Описание расходомера Krohne OPTISWIRL 4200

OPTISWIRL 4200 представляет собой вихревой расходомер со встроенным датчиком температуры. Он предназначен прежде всего для измерения расхода жидкостей, сухих или влажных газов и насыщенного или перегретого пара в системах технологического обеспечения (вспомогательных контурах) и распределительных сетях. Этот прибор является также оптимальным решением для усовершенствованных систем управления энергопотреблением (в соответствии с ISO 50001), так как доступен с функцией встроенного измерения суммарной и полезной тепловой энергии для пара и конденсата. Для измерения расхода газа и пара при нестабильных рабочих условиях вихревой расходомер может оснащаться опционально доступным встроенным датчиком давления.

Отличительные особенности прибора

• Фланцевое или компактное сэндвич- (бесфланцевое) исполнение (до DN100 / 4″)
• Компактное универсальное устройство для различных рабочих условий
• Встроенное вычисление суммарной и полезной тепловой энергии для пара и горячей воды
• Опционально доступный отсечной клапан для возможности демонтажа датчика давления без прерывания технологического процесса (например, в случае его калибровки или замены)
• Усовершенствованная технология фильтрации сигналов (AVFD, Усовершенствованное детектирование частоты вихреобразования)
• Опционально доступное встроенное сужение номинального диаметра, большой диапазон измерения
• Приблизительно на 45% меньше расходов на монтаж по сравнению с вихревым расходомером с дополнительными датчиками температуры и давления и вычислителем расхода
• Также доступен в сдвоенном исполнении с двумя независимыми первичными преобразователями и преобразователями сигналов в одном устройстве для многопродуктовых трубопроводов
• Возможность поставки в качестве раздельной версии с корпусом полевого исполнения для установки преобразователя сигналов на расстоянии до 50 м / 164 фут от первичного преобразователя
• Сертификация по SIL 2/3
• Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK

Типичные применения

Общее

• Применения общего назначения в секторе энергетики: распределение энергии во вспомогательных контурах и системах инженерной коммуникации
• Измерение (не)проводящих жидкостей, газов, насыщенного и перегретого пара
• Измерение суммарной/полезной тепловой энергии пара и горячей воды
• Мониторинг работы компрессоров и оценка подаваемого атмосферного воздуха (FAD)
• Измерение потребления промышленных газов (природный газ, азот и т.д.)
• Измерение потребления в системах сжатого воздуха

Химическая и иные перерабатывающие отрасли промышленности

• Углеводороды, термические масла и т.д.
• Растворители
• Опреснённая вода
• Газы, сварочные газы, пар
• Продукты нефтепереработки (бензол, этилен и т.д.)

Металлургическая и сталелитейная промышленность

• Контуры охлаждения
• Сжатый воздух
• Инертные газы
• Кислород
• Природный газ
• Пар

Пищевая промышленность и производство напитков

• Очищенная и опреснённая вода
• CO₂
• Измерение газа, потребляемого горелками
• Пар

Станкостроение и приборостроение (производство комплектного оборудования)

• Транспортирующий воздух (в системах пневмотранспорта) и т.д. (например, для установок получения стерильного воздуха, упаковочных машин и т.д.)
• Измерение газа, потребляемого горелками

Сектор очистки сточных вод, возобновляемые источники энергии

• Системы измерения расхода сухого и влажного биогаза на входе теплоэнергостанций

Целлюлозно-бумажная промышленность

• Сжатый воздух, пар и т.д.

Нефтегазовая промышленность

• Продукты нефтепереработки (бензол, этилен, пар и т.д.)
• Природный газ

Технические характеристики расходомера Krohne OPTISWIRL 4200

Общие сведения

Рабочие условия

Материалы

Технологические присоединения

Разрешения/Стандарты

Обмен данными
