Расходомер Krohne Расходомер переменного перепада давления Вентури

Описание Krohne Расходомер переменного перепада давления Вентури

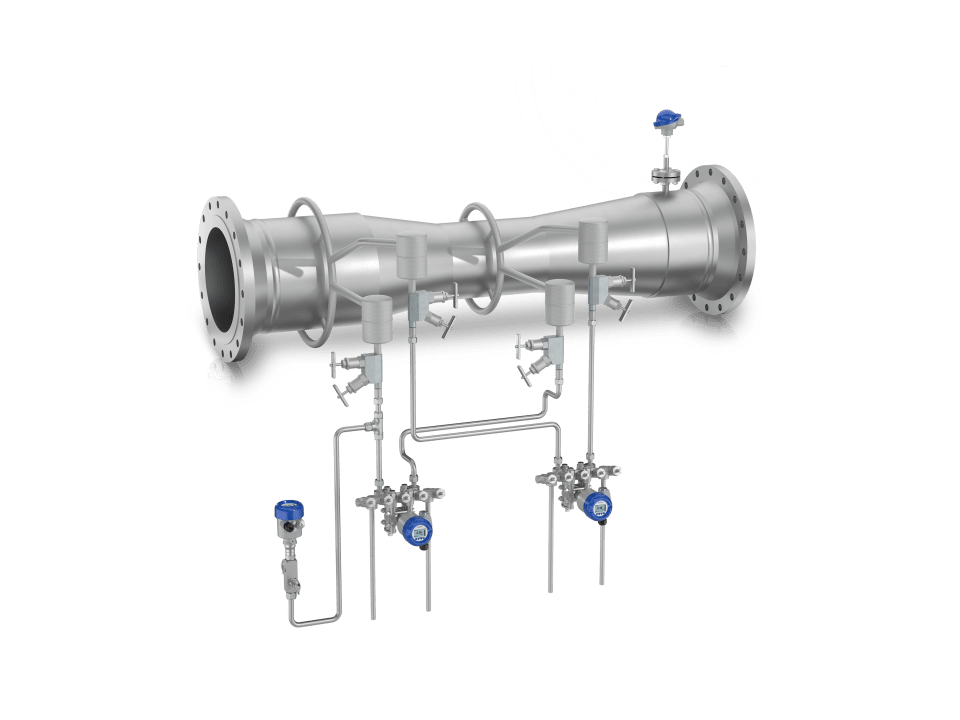

Описание расходомера Вентури Krohne

Расходомер Вентури создан на базе классической трубки Вентури — разработанного первичного преобразователя для наиболее эффективного и точного измерения расхода по перепаду давления. Благодаря своей конструкции прибор обладает отличной износостойкостью и не требует технического обслуживания. Срок службы трубки Вентури обычно равен сроку службы всей установки. Поэтому данный прибор оптимально подходит для применений со свежим паром на электростанциях, измерения расхода влажного газа при добыче природного газа или закачке CO₂, измерения расхода углеводородов и СПГ, а также используется в процессах преобразования газа в жидкость и на нефтеперерабатывающих заводах. Krohne предлагает расходомер в комплекте с трубкой Вентури, преобразователем дифференциального давления, клапанами, комплектующими деталями, а также единолично осуществляет проектирование, испытания и оформление документации.

Отличительные особенности прибора

• Расходомер в сборе для удовлетворения самых высоких требований к точности и долговременной стабильности
• Требуются только короткие прямые участки впускной/выпускной трубы
• Низкий остаточный перепад давления
• Полностью механически обработанная конструкция или сварная/механическая конструкция для обеспечения идеального состояния поверхности и улучшения производительности
• Производственная база и возможности калибровки до 48″
• Возможна специальная 20-точечная калибровка при высоких значениях чисел Рейнольдса (например, в соответствии с ASME PTC)
• Имеются специальные версии для приемочных испытаний, применений с влажным газом, геотермальным паром, углеводородов CO₂ и др
• Снижение затрат на проектирование, ввод в эксплуатацию и установку
• Сокращение совокупных эксплуатационных издержек за счет снижения необходимости повторной калибровки в полевых условиях благодаря усовершенствованным преобразователям OPTIBAR DP с 3D-линеаризацией
• Комплексное решение с расходомером с трубкой Вентури, преобразователем дифференциального давления, вычислителем расхода, клапанами, комплектующими деталями, с осуществлением проектирования, испытаний и оформления документации одним поставщиком
• Возможность резервирования (1oo2, 2oo3)
• Опционально доступные коммуникационные протоколы HART^®7, Foundation fieldbus и Profibus-PA
• Сертифицированные версии SIL 2/3
• Сертификаты Ex ia, Ex d
• Международные рекомендации от известных EPC-подрядчиков

Типичные применения

• Измерение расхода питательной воды и пара на электростанциях
• Приемочные испытания
• Потоки нагретого газа в тепловых процессах
• Измерение расхода и качества геотермального пара
• Измерение расхода при добыче нефти и газа, например, при газлифте
• Улавливание и хранение углерода / нагнетание CO₂
• Сжиженный водород (LH₂)
• Измерение криогенных потоков, например, сжиженного природного газа (СПГ)
• Измерение расхода влажного газа
• Измерение расхода продуктов нефтепереработки

Технические характеристики расходомера Вентури Krohne

Общие сведения

Рабочие условия

Материалы

Технологические присоединения

Разрешения/Стандарты

Обмен данными

Точность
