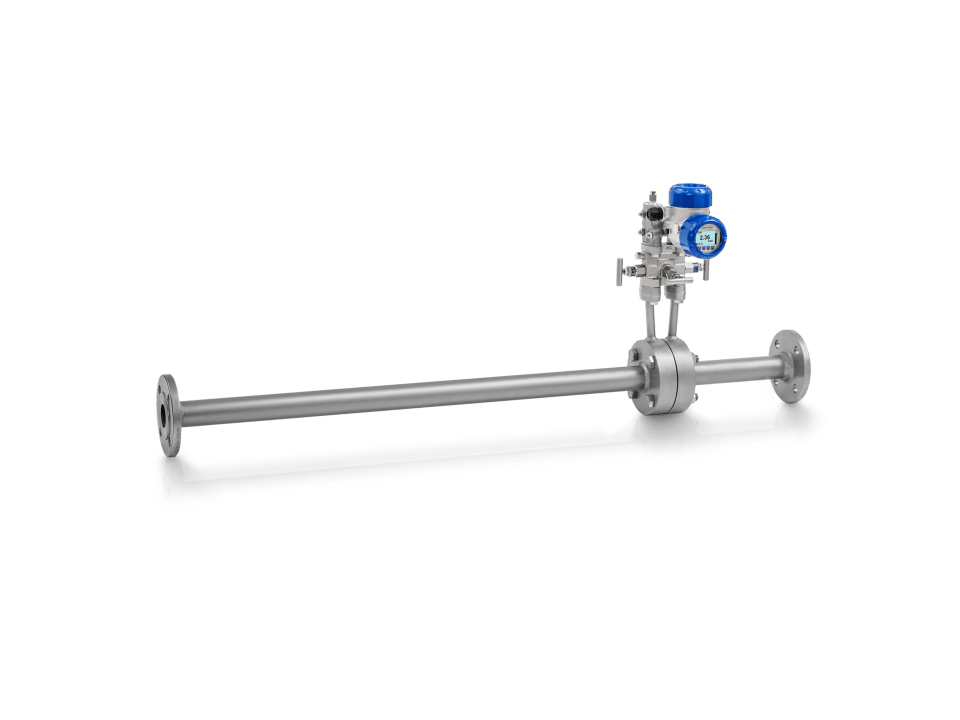

Расходомер Krohne Расходомер с измерительной диафрагмой

Описание Krohne Расходомер с измерительной диафрагмой

Описание расходомера Krohne

Расходомер с измерительной диафрагмой — это расходомер дифференциального давления, специально разработанный для трубопроводов малого диаметра, где шероховатость поверхности, сварные швы и другие геометрические несовершенства оказывают относительно большое влияние на погрешность измерения. Поэтому расходомер переменного перепада давления имеет минимальную длину входных или выходных участков трубы, что сводит дополнительные неопределенности при установке к минимуму. Он подходит для измерения параметров процесса и раздельного учета газов и жидкостей, включая вязкие среды, среды, содержащие твердые включения, или жидкости с вовлеченным газом. Компания Krohne предлагает измерительную диафрагму в сборе с измерительной секцией, преобразователем дифференциального давления, клапанами, комплектующими деталями, а также единолично осуществляет проектирование и оформление документации. Расходомер переменного перепада давления поставляется после прохождения испытаний давлением и готовым к вводу в эксплуатацию.

Отличительные особенности прибора

• Стандартизированная откалиброванная измерительная секция с диафрагмой для высоких требований к точности
• Исполнение согласно ISO 5167 или ISO TR 15377 от DN15 / ½″ до DN100 / 4″, другие размеры и исполнения по запросу
• Устранение дополнительных неопределенностей вследствие влияния монтажного положения
• Низкие совокупные эксплуатационные издержки за счет снижения затрат на проектирование, ввод в эксплуатацию и установку
• Снижение необходимости повторной калибровки в полевых условиях благодаря усовершенствованным преобразователям OPTIBAR DP с 3D-линеаризацией
• Комплексное решение с расходомером с измерительной секцией, диафрагмой, манифольдом, преобразователем дифференциального давления, с расчетом параметров и оформлением документации одним поставщиком
• Возможность резервирования (1oo2, 2oo3)
• Опционально доступные коммуникационные протоколы HART^®7, Foundation fieldbus и Profibus-PA
• Сертифицированные версии SIL 2/3
• Сертификаты Ex ia, Ex d

Типичные применения

Общая информация

• Измерение расхода по перепаду давления в применениях на трубопроводах небольших диаметров (
• Углеводородный газ и жидкости в нефтедобыче и нефтепереработке
• Технологические измерения в газопереработке
• Раздельный учет
• Коммерческий учет и фискальные измерения

Технические характеристики расходомера Krohne

Общие сведения

Рабочие условия

Материалы

Технологические присоединения

Разрешения/Стандарты

Обмен данными

Точность
