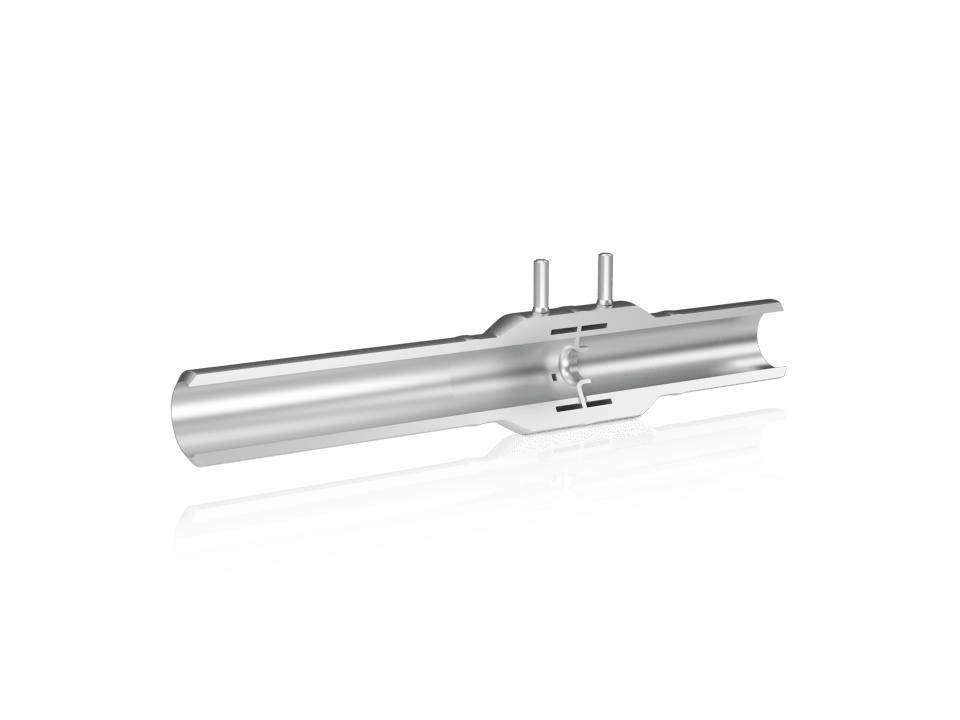

Первичный элемент для определения расхода Krohne Расходомерное сопло

Описание Krohne Расходомерное сопло

Описание расходомерного сопла Krohne

Расходомерные сопла представляют собой элементы датчика, предназначенные для невязких и эрозионных рабочих сред в условиях высокой скорости и давлении, что может привести к износу или повреждению измерительных диафрагм. Расходомерные сопла встроены в предварительно смонтированные измерительные участки, предназначены для установки между фланцами, либо ввариваются в трубу. Они предполагают наличие менее прямого входного участка трубопровода и влекут более низкие постоянные потери давления по сравнению с измерительными диафрагмами. Отсутствуют острые края, подверженные износу. Доступен ряд различных типов расходомерных сопел, например: сопло ASME PTC 6 большого радиуса с отбором давления в горловине, которое обычно используется для эксплуатационных испытаний паровых турбин.

Отличительные особенности прибора

• Типичная погрешность без калибровки до ±0,8% (сопло ISA-1932); Дополнительная проливка с сертификацией с рабочими числами Рейнольдса для погрешностей до ±0,2%
• Типичная потеря давления до 5% от образовавшегося перепада давления (сопло Вентури)
• Материалы: углеродистая сталь, нержавеющая сталь и специальные материалы
• С соединениями под приварку, фланцевым присоединением или для установки между двумя фланцами в пределах окружности болтов
• С дополнительной кольцевой камерой и несколькими штуцерами отбора давления (резервирование)
• Размер: 2…24″ (60…630 мм) по стандарту, большие размеры по запросу
• Низкие требования к техническому обслуживанию и длительный срок службы при низких совокупных эксплуатационных издержках
• Доступен как предварительно смонтированный измерительный участок с приварным расходомерным соплом

Типичные применения

• Применения с жидкостями, паром и газами при больших расходах
• Применения с требованиями по высокоточным измерениям
• Невязкие и коррозийные рабочие среды
• Сферы применения в условиях ограниченного пространства, где нельзя использовать датчики со стандартными входными и выходными участками

Технические характеристики расходомерного сопла Krohne
