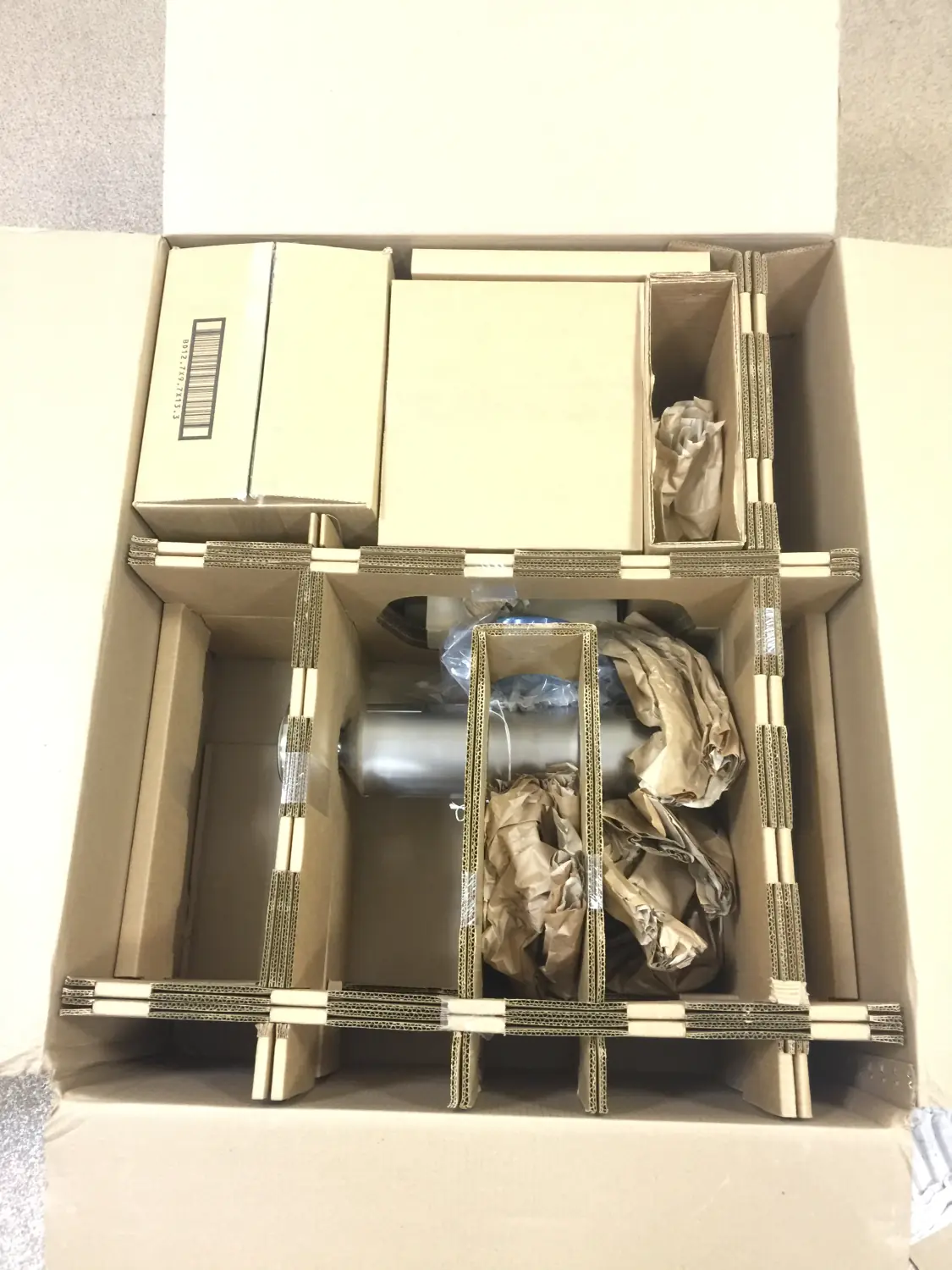

Наши отгрузки

Смотреть ещё

Описание

Описание Ультразвуковой расходомер с аналоговым выходом DUK-...L4 c AUF

Ультразвуковой расходомер/счетчик/дозатор DUK-R

Диапазон измерения: 0.08 - 20 ... 2.5 - 630 л /мин
Погрешность измерения: 0.7 %
Коэффициент перекрытия диапазона: 250
Максимальное давление: PN 16
Максимальная температура: 120°С
Присоединение: G 1/2... G 3,1/2... 3 NPT IG
Материал: латунь или нерж. сталь 1.4408
Аналоговый, частотный или релейный выход, компактный электронный блок с цифровым дисплеем, электронный дозатор и счетчик

Описание

Новые расходомеры типа DUK-R производства KOBOLD используются для измерения, контроля, учета и дозирования расхода жидкостей низкой вязкости. Работа этих устройств основана на принципе измерения разности времени прохождения сигнала, который исходит из того, что на скорость ультразвуковых волн в измеряемой среде действует скорость потока.
В трубопроводе напротив друг друга устанавливается два датчика, которые одновременно выполняют функцию излучателя и приемника ультразвуковых сигналов. В неподвижной среде время прохождения обоих сигналов одинаково. В случае движения измеряемой среды, время прохождения сигнала через поток выше, если направление распространения сигнала не совпадает с направлением потока и наоборот.
Разница между временем прохождения сигналов, которую определяет микропроцессор, пропорциональна скорости потока.

Устройства могут иметь релейный, частотный или аналоговый выход. Помимо этого, можно заказать компактную схему, в которую входят цифровой дисплей, релейный выход и аналоговый выход. Серию устройств завершают поставляемые по запросу схемы соединения со счетчиком и дозатором. В схеме соединения со счетчиком первая строка дисплея показывает мгновенный расход, а вторая - парциальный или суммарный расход. Схема соединения с дозатором нужна для контроля над простыми операциями заправки, а также измерения расхода - суммарного расхода и текущего объема наполнения. Аналоговый выход и два релейных выхода могут использоваться для последующей обработки сигналов.

Описание DUK-R

Преимущества

Широкий диапазон: 1:250
Малая потеря давления
Высокая стабильность результатов: ± 0.1 % от полной шкалы
Не зависит от плотности и температуры

Сферы применения

Машиностроение
Автомобильная промышленность
Робототехника
Холодильные установки
Горячее водоснабжения

Технические характеристики

Принцип измерения	ультразвуковой
Диапазон	см. таблицу
Измеряемая среда	жидкости с содержанием твердых частиц не более 1 %
Вязкость	макс. 30 мм²/с
Погрешность измерения	0.7 %
Стабильность результатов	±0.1 %
Монтажное положение	любое положение, стрелка по направлению потока (горизонтальное: электрон. устройство сверху или снизу)
Входной/вых. патрубок	10 х DN
Температура измеряемой среды	- 20... +90 °С -20...+120 °С высокотемпературная версия
Температура окр. среды	- 20... + 70 °С
Время срабатывания	прибл. 0.5...1 с (в зависимости от версии электрон. устройства)
Давление	0... 16 бар
Потеря давления	макс. 150 мбар при полн. шкале
Степень защиты	IP 65
Детали, контактирующие с измеряемой средой
Корпус датчика	латунь или нерж. сталь 1.4408
Датчики	ПЭЭК
Уплотнение	бутадиен-нитрильный каучук, другие - по запросу высокотемпературная версия -фторкаучук
Выход	4 - 20 мА, 3-проводный
Нагрузка	макс. 500 Ом
Напряжение питания	24 В пост.тока ±20%
Ток потребления	макс. 45 мА
Электр. присоединение	разъем DIN 43650
Выход за пределы диапазона измерения	Сила тока вых. прибл. 20.5 мА, начиная от 103 % от полной шк.

Диапазоны измерения и масса

Модель	Диапазон измерения [л/мин]	Размер [G/NPT]	DUK-R-...Lxx3
DUK-R-1xx4	0.08 - 20	1/2"	прибл. 850 г
DUK-R-1xx5	0.16-40	3/4"	прибл. 1050 г
DUK-R-1xx6	0.25-63	1"	прибл. 1450 г
DUK-R-1xx8	0.6-150	1 1/2"	прибл. 2350 г
DUK-R-1xx9	1 -250	2"	прибл. 3800 г
DUK-R-1xxB	2.5-630	3"	прибл. 7100 г

Электрическое присоединение

Электрическое присоединение DUK-R

Габариты

Габаритный чертеж DUK-R

Габариты датчика DUK-R

Модель	G/NPT	SW [мм]	Н [мм]	Н* [мм]	L [мм]	В [мм]
DUK-R-xxx4	1/2	30	57,5	77,5	114	прибл. 72
DUK-R-XXX5	3/4	36	59,5	79,5	126,5	прибл. 76
DUK-R-хххб	1	46	63,5	83,5	146	прибл. 80
DUK-R-XXX8	1 1/2	60	69,5	89,5	190	прибл. 90
DUK-R-xxx9	2	76	74,5	94,5	238	прибл. 97
DUK-R-xxxB	3	105	84,5	104,5	306	прибл.122
