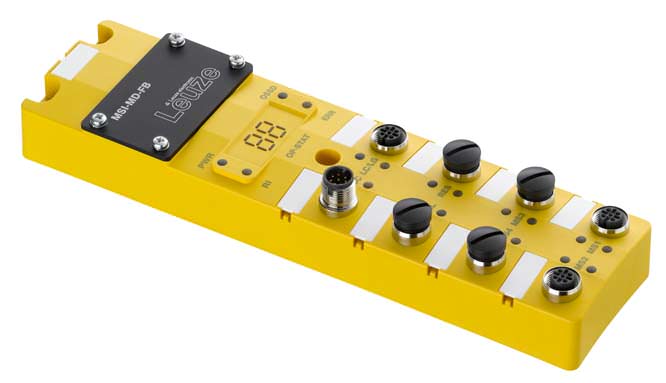

MSI-MD-FB - Muting interface 549992 (726492)

Поставляем MSI-MD-FB - Muting interface 549992 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

726492

Производитель

Leuze

Категория

Safe control components

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание MSI-MD-FB - Muting interface 549992

Основные параметры

Серия	MSI-MD-FB

Характеристики

SIL	3,В IEC 61508
SILCL	3,В IEC/EN 62061
Уровень производительности (PL)	E,В EN ISO 13849-1
PFHD	0.0000000025 per hour
Время службы	20 years,В EN ISO 13849-1

Временные характеристики

Перезапуск времени задержки	100 ms

Электрические параметры

Защитная цепь	Short circuit protected, Polarity reversal protection, Overvoltage protection
Рабочие характеристики: Напряжение сети питания	24 V,В DC,В -20 ... 20 %,В Compensation necessary at 20В ms voltage dip, min.В 250В mA (+В external loads)
Рабочие характеристики: Потребляемый ток, макс.	150 mA
Рабочие характеристики: Потребление тока (без нагрузки), макс.	Without external load
Рабочие характеристики: Остаточная пульсация	-5 ... 5 %,В From U_B
Входы: Количество коммутационных входов для обнаружения неисправностей	2 Piece(s)
Входы: Количество цифровых коммутационных входов	8 Piece(s)
Входы: Коммутационные входы	Digital switching input
Входы: Тип	Digital switching input
Входы: Тип	Safety switching input
Входы: Высокое напряжение переключения, мин.	27 V
Входы: Высокое напряжение переключения, мин.	27 V
Входы: Низкое напряжение переключения, макс.	2.5 V
Входы: Низкое напряжение переключения, макс.	18 V
Входы: Напряжение переключения, станд.	24 V
Входы: Напряжение переключения, станд.	24 V
Входы: Тип напряжения	DC
Входы: Тип напряжения	DC
Входы: Цифровой коммутационный вход 1	Control input for Reset, Control input, reset of the control
Входы: Функция	Control input for Reset, Control input, reset of the control
Входы: Функция	Control input, muting sensor 1 of the control
Входы: Функция	Control input, muting enable/muting timeout
Входы: Функция	Control input for Reset
Входы: Функция	Control input for muting sensor 1, Control input for muting sensor 2, Control input for muting sensor 3, Control input for muting sensor 4
Входы: Цифровой коммутационный вход 2	Control input, muting sensor 1 of the control
Входы: Цифровой коммутационный вход 3	Control input, muting enable/muting timeout
Входы: Цифровой коммутационный вход 4	Control input for Reset
Входы: Цифровой коммутационный вход 5	Control input for muting sensor 1, Control input for muting sensor 2, Control input for muting sensor 3, Control input for muting sensor 4
Входы: Коммутационные входы для обнаружения неисправностей	Safety switching input
Выходы: Количество коммутационных выходов для обнаружения неисправностей (OSSD)	2 Piece(s)
Выходы: Количество цифровых коммутационных выходов	3 Piece(s)
Выходы: Коммутационные выходы для обнаружения неисправностей	Safety-related switching output OSSD
Выходы: Тип	Safety-related switching output OSSD
Выходы: Тип	Digital switching output
Выходы: Высокое напряжение переключения, мин.	18 V
Выходы: Низкое напряжение переключения, макс.	2.5 V
Выходы: Напряжение переключения, станд.	24 V
Выходы: Напряжение переключения, станд.	24 V
Выходы: Тип напряжения	DC
Выходы: Тип напряжения	DC
Выходы: Ток переключения, макс.	380 mA
Выходы: Нагрузка индуктивности	2,000 ВµH
Выходы: Допустимая нагрузка	0.3 ВµF
Выходы: Остаточный ток, макс.	0.2 mA
Выходы: Остаточный ток, станд.	0.002 mA
Выходы: Коммутационный выход 1 для обнаружения неисправностей	Transistor,В PNP
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Коммутационный выход 2 для обнаружения неисправностей	Transistor,В PNP
Выходы: Коммутационные выходы	Digital switching output
Выходы: Коммутационный выход 1	Transistor,В PNP
Выходы: Функция	вЂњErrorвЂќ signal output
Выходы: Функция	ReadyForReset signal output
Выходы: Функция	вЂњMuting stateвЂќ signal output
Выходы: Коммутационный выход 2	Transistor,В PNP
Выходы: Коммутационный выход 3	Transistor,В PNP

Соединение

Количество подключений	8 Piece(s)
Соединение 1: Тип соединения	Connector
Соединение 1: Функция	Machine interface
Соединение 1: Размер резьбы	M12
Соединение 1: Тип	Male
Соединение 1: Материал	Metal
Соединение 1: Количество выводов	8 -pin
Соединение 2: Тип соединения	Connector
Соединение 2: Функция	Connection - safety sensor
Соединение 2: Размер резьбы	M12
Соединение 2: Тип	Female
Соединение 2: Материал	Metal
Соединение 2: Количество выводов	5 -pin
Соединение 3: Тип соединения	Connector
Соединение 3: Функция	Connection - muting indicator
Соединение 3: Размер резьбы	M12
Соединение 3: Тип	Female
Соединение 3: Материал	Metal
Соединение 3: Количество выводов	5 -pin
Соединение 4: Тип соединения	Connector
Соединение 4: Функция	Connection - acknowledgment unit
Соединение 4: Размер резьбы	M12
Соединение 4: Тип	Female
Соединение 4: Материал	Metal
Соединение 4: Количество выводов	5 -pin
Соединение 5: Тип соединения	Connector
Соединение 5: Функция	Connections for four muting sensors
Соединение 5: Размер резьбы	M12
Соединение 5: Тип	Female
Соединение 5: Материал	Metal
Соединение 5: Количество выводов	5 -pin
Соединение 6: Тип соединения	USB
Соединение 6: Функция	Service interface
Соединение 6: Тип разъема	USB 2.0 Micro-B
Свойства кабеля: Допустимое поперечное сечение провода, станд.	0.25 mmВІ
Свойства кабеля: Длина соединительного кабеля, макс.	50 m

Механические параметры

Размер	60 mmВ xВ 38.3 mmВ xВ 225 mm
Вес нетто	560 g
Цвет корпуса	Yellow
Тип крепления	Through-hole mounting, Mounting plate, Mounting plate with L-angle

Эксплуатация и дисплей

Тип дисплея	LED
Количество светодиодов	14 Piece(s)
Производственный контроль	DIP switch
Функция оперативного контроля	Selection of operating mode

Параметры окружающей среды

Температура окружающей среды: эксплуатация	-30 ... 60 В°C
Температура окружающей среды, хранения	-40 ... 70 В°C
Относительная влажность (без конденсации)	0 ... 95 %

Сертификация

Степень защиты	IP 67
Класс безопасности	III
TГњV SГјd
Процедура испытания на колебания в соответствии со стандартом	IEC/EN 60068-2-6
Ударопрочность	100 m/sВІ
Процедура испытания на удар в соответствии со стандартом	IEC/EN 60068-2-6

Функции

Sequence controlled 2-sensor muting, Sequence controlled 4-sensor muting, Timing controlled 2-sensor muting, Muting-timeout extension, Muting enable function
