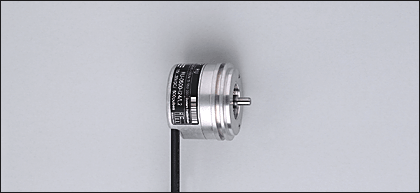

Датчик контроля угловых и линейных перемещений Энкодеры: RM6109 RM-4096-S24/A A (19900)

Поставляем Датчик контроля угловых и линейных перемещений Энкодеры: RM6109 RM-4096-S24/A A для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19900

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Энкодеры: RM6109 RM-4096-S24/A A

Характеристики

Многооборотный энкодер
Интерфейс передачи данных SSI
Электрический разъём
4096 оборотов
Разрешение 4096

Электронные данные

Рабочее напряжение [V]	10...30 DC
Потребление тока [mA]	200
Код	Код Грэя; возрастающие значения при вращении по часовой стрелке (со стороны вала)
Кодовый сигнал	Вход тактовых импульсов:TTL-совместимые сигналы, Tакт и такт (инверт.) из драйвера в RS 485 Вывод данных:последовательно передаваемые, TTL-совместимые сигналы данные и данные (инверт.)
Импульсная диаграмма	1 такт 2 данные

Выходы

Выход	Интерфейс передачи данных SSI

Диапазон измерения / настройки

Энкодеры
Разрешение	4096 шагов / 24 Bit

Механические данные

Макс.допустимая скорость вращ.механическая [об./мин.]	12000
Пусковой вращающий момент [Ncm]	1 (20 °C)
Макс. нагрузка вала (на конце вала) [Н] [N]	аксиальный 10; радиальный 20
вал, материал [mm]	O 6, сталь (1.4104)
Вибропрочность	30 g (55...2000 Hz)
Ударопрочность	100 g (6 ms)
Материал	алюминий
Вес [kg]	0,42

Условия эксплуатации

Макс. допустимая относительная влажность воздуха [%]	75 *)
Температура окружающей среды [°C]	-40...85
Степень защиты	IP 64

Испытания / одобрения

MTTF [лет]	46

электрическое подключение

Электрическое подсоединение

Фланец-вставка; осевой; 12-полюсный

Макс. длина проводки [m]

100

Назначение жил кабеля при подключении

1:	0V Un
2:	данные
3:	такт
4:	n.c.
5:	n.c.
6:	n.c.
7:	n.c.
8:	+ Ub
9:	n.c.
10:	данные (inv.)
11:	такт (inv.)
12:	n.c.

Примечания

Не задействованные выходы/ провода не должны использовться! T = 1...10 µs / t1 ? 0,4 µs (без кабеля) / t2 = 17...20 µs (время отклика) *) кратковременно 95%
Упаковочная величина [штука]	1
