Датчик контроля угловых и линейных перемещений Энкодеры: RM8003 RMS4096-S24/L2U (19908)

Поставляем Датчик контроля угловых и линейных перемещений Энкодеры: RM8003 RMS4096-S24/L2U для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19908

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Фильтр FILTER ELEMENT (100 MESH), DF1050-080, part number 10-10- 100793-5 (FEX-801/5 А/В)

Смотреть ещё

Описание

Описание Энкодеры: RM8003 RMS4096-S24/L2U

Характеристики

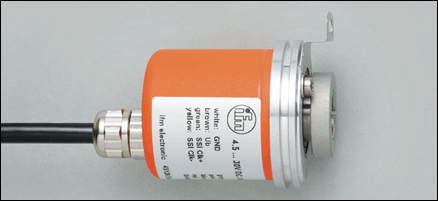

Многооборотный энкодер с полым валом
Интерфейс передачи данных SSI
Кабель
Интерфейс передачи данных SSI
8192 оборотов
Разрешение 4096

Электронные данные

Рабочее напряжение [V]	4,5...30 DC
Потребление тока [mA]	30
Код	Код Грэя; возрастающие значения при вращении по часовой стрелке (со стороны вала)
Кодовый сигнал	Takteingang:TTL-kompatible Signale, Takt und Takt (inv.) aus Treibern nach RS 422 Datenausgang:synchron-seriell, TTL-kompatible Signale Daten und Daten (inv.)
Импульсная диаграмма	1 такт 2 данные

Входы

Изменение направления движения (вращения), сброс на ноль

Выходы

Выход	Интерфейс передачи данных SSI

Диапазон измерения / настройки

Энкодеры
Разрешение	25 Bit

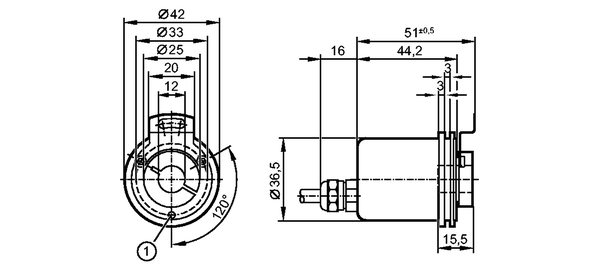

Механические данные

Макс.допустимая скорость вращ.механическая [об./мин.]	12000
Пусковой вращающий момент [Ncm]	3 (25 °C)
Макс. нагрузка вала (на конце вала) [Н] [N]	аксиальный 40; radial 110
вал, материал [mm]	одностороннее отверстие для вала O 12, сталь
Вибропрочность	30 g (10...1000 Hz)
Ударопрочность	300 g (6 ms)
Материал	Фланец: алюминий; корпус: сталь с порошковым покрытием
Вес [kg]	0,398

Условия эксплуатации

Макс. допустимая относительная влажность воздуха [%]	98
Температура окружающей среды [°C]	-40...85
Степень защиты	IP 65; IP 65 (корпус); IP 64 (вал)

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 2 m; осевой

Макс. длина проводки [m]

100

Назначение жил кабеля при подключении

белый:	датчик 0 V
коричневый:	датчик Ub
зелёный:	такт
желтый:	Такт (inv.)
серый:	данные
розовый:	Информация (inv.)
синий:	Возврат к нулю
красный:	Изменение направления движения (вращения)
Экран:	кожух

Примечания

Не задействованные выходы/ провода не должны использовться!
Упаковочная величина [штука]	1
