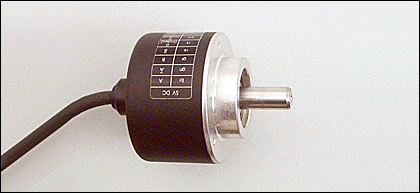

Датчик контроля угловых и линейных перемещений Энкодеры: RV6152 RV-1024-I24/L6 (20083)

Поставляем Датчик контроля угловых и линейных перемещений Энкодеры: RV6152 RV-1024-I24/L6 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20083

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Энкодеры: RV6152 RV-1024-I24/L6

Характеристики

Энкодер со сплошным валом
Выход HTL 50 мА с защитой от короткого замыкания 1 мин.
Кабель
Разрешение 1024

Электронные данные

Рабочее напряжение [V]	10...30 DC
Потребление тока [mA]	95 (max. 150) **)
Частота переключения [kHz]	300
Зазор [µs]	A > 0,45 при частоте развертки 300 kHz a > 0,8 при частоте развертки 160 kHz a > 1,3 при частоте развертки 100 kHz
Импульсная диаграмма	выход A выход B 0-индекс

Выходы

Выход	Выход HTL 50 мА с защитой от короткого замыкания 1 мин.

Диапазон измерения / настройки

Энкодеры
Разрешение	1024

Механические данные

Макс.допустимая скорость вращ.механическая [об./мин.]	16000
Пусковой вращающий момент [Ncm]	1 (20 °C)
Макс. нагрузка вала (на конце вала) [Н] [N]	аксиальный 10; радиальный 20
вал, материал [mm]	O 10, сталь (1.4104)
Вибропрочность	30 g (55...2000 Hz)
Ударопрочность	200 g (6 ms)
Материал	алюминий
Вес [kg]	0,734

Условия эксплуатации

Макс. допустимая относительная влажность воздуха [%]	75 ***)
Температура окружающей среды [°C]	-40...100
Степень защиты	IP 64; IP 67 (корпус); IP 64 (вал)

Испытания / одобрения

MTTF [лет]	190

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 6 m; радиальный, может быть использован как аксиальный

Назначение жил кабеля при подключении

коричневый:	A
зелёный:	A (inv.)
серый:	B
розовый:	B (inv.)
красный:	0-индекс
чёрный:	0-индекс (inv.)
синий:	L+ (датчик)
белый:	0V (датчик)
коричневый/зелёный:	L+ (Up)
белый/зелёный:	0V (Un)
фиолетовый:	ошибка (inv.)
Экран:	кожух

Примечания

) без нагрузки *) кратковременно 95 % (конденсация недопустима)
Ifm electronic gmbh • Адрес : Friedrichstra?e 1 • 45128 Essen SU RV6152 01.09.2010
Упаковочная величина [штука]	1
