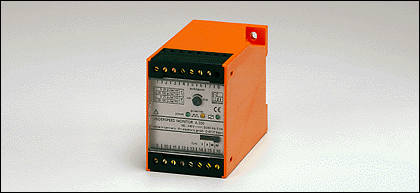

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DA0122 A300/ 27-60VAC/DC (13346)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DA0122 A300/ 27-60VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13346

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DA0122 A300/ 27-60VAC/DC

Характеристики

Монитор контроля останова
A300
Установка корпуса на DIN-рейку
релейный и транзисторный выход

Область применения

Применение	Оценка импульсной последовательности для контроля падения скорости ниже предельного допустимого значения или пропуска импульсов
Функция переключения	F1/F2, с ползунковым переключателем
Коммутационный выход	1 реле (1 перекидной контакт); транзисторный выход (pnp / 24 V DC; ± 20 % / 200 mA)

Электронные данные

Номинальное напряжение [V]	27...60 AC/DC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	5
Дополнительное питание для датчиков [V]	24 DC (max. 30mA)

Входы

Входная частота (макс.) [имп./мин]	15000 (250 Hz)

Выходы

Реле
Предельная нагрузка на выход	6 A (250 V AC); B300, R300

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]	5...25 / 20...100
Настройка точки переключения	точная настройка потенциометром внутри диапазона
Гистерезис [% от Sp]	5 *)
Задержка при запуске [s]	15 **)

Точность/ погрешность

Воспроизводимость [% / Sp]	3

Условия эксплуатации

Температура окружающей среды [°C]	0...50
Степень защиты корпуса / клеммных зажимов	IP 40 / IP 20

Классификация безопасности

MTTF [a]	420

Механические данные

Материал	пластмасса
Вес [kg]	0,287

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит при замкнутом реле на выходе)

электрическое подключение

Электрическое подсоединение

16 клемм ... 2,5 мм? (AWG 14)

Назначение жил кабеля при подключении

01:	Резистор 0,1...3,9 MOhm
02:	Резистор 0,1...3,9 MOhm
03:	DC питание датчика (-)
04:	сигнал от датчика pnp
05:	DC питание датчика (+)
06:	DC Напряжение подсоединения (-)
07:	DC Напряжение подсоединения (+)
08:	n.c.
09:	питание Транзисторный выход (+)
10:	Транзисторный выход pnp
11:	питание Транзисторный выход (-)
12:	реле (NC)
13:	реле (общий блок)
14:	реле (нормально открытый)
15:	AC/DC Напряжение подсоединения (L/+)
16:	AC/DC Напряжение подсоединения (N/-)

n.c. = не используется

1: Externer Widerstand zur Reduzierung der Anlaufuberbruckungszeit

Примечания

) зафиксирован *) уменьшение при помощи внешнего резистора
Упаковочная величина [штука]	1
