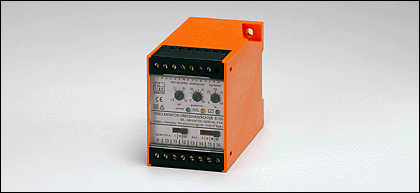

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD0122 D100/ 27-60VAC/DC (13355)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD0122 D100/ 27-60VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13355

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DD0122 D100/ 27-60VAC/DC

Характеристики

Прибор контроля скорости
D100
Установка корпуса на DIN-рейку
релейный и транзисторный выход

Область применения

Применение	Оценка импульсной последовательности для контроля предельных значений скорости; контроль скорости вращения
Функция переключения	F1-F4, c 4-х позиционным переключателем
Коммутационный выход	1 реле (1 перекидной контакт); транзисторный выход (pnp / 24 V DC; ± 20 % / 200 mA)

Электронные данные

Номинальное напряжение [V]	27...60 AC/DC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	5
Дополнительное питание для датчиков [V]	24 DC (max. 30mA)

Входы

Входная частота (макс.) [имп./мин]	15000 (250 Hz)

Выходы

Реле
Предельная нагрузка на выход	6 A (250 V AC); B300, R300

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]	5...5000
Настройка точки переключения	Возможность выбора из 3-х диапазонов, точная настройка потенциометром
Гистерезис [% от Sp]	5...100
Задержка при запуске [s]	0,5...15

Точность/ погрешность

Воспроизводимость [% / Sp]	1

Условия эксплуатации

Температура окружающей среды [°C]	-20...70
Степень защиты корпуса / клеммных зажимов	IP 40 / IP 20

Классификация безопасности

MTTF [a]	308

Механические данные

Материал	пластмасса
Вес [kg]	0,29

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит при замкнутом реле на выходе)

электрическое подключение

Электрическое подсоединение

16 клемм ... 2,5 мм? (AWG 14)

Назначение жил кабеля при подключении

01:	n.c.
02:	n.c.
03:	DC питание датчика (-)
04:	сигнал от датчика pnp
05:	DC питание датчика (+)
06:	DC Напряжение подсоединения (-)
07:	DC Напряжение подсоединения (+)
08:	n.c.
09:	Транзисторный выход питание (+)
10:	Транзисторный выход pnp
11:	Транзисторный выход питание (-)
12:	реле (NC)
13:	реле (общий блок)
14:	реле (нормально открытый)
15:	AC/DC Напряжение подсоединения (L/+)
16:	AC/DC Напряжение подсоединения (N/-)
