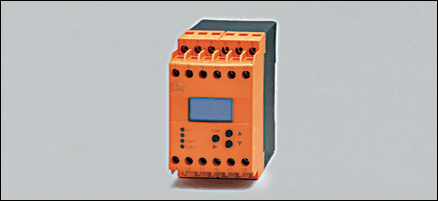

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD2505 MONITOR/FR-2 /110-240VAC/DC (13370)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DD2505 MONITOR/FR-2 /110-240VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13370

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DD2505 MONITOR/FR-2 /110-240VAC/DC

Характеристики

МОНИТОР
FR-2
Установка корпуса на DIN-рейку
2 релейных выхода
2 транзисторных выхода
программируемый
Функция самотестирования без необходимости подачи импульсов на вход
Электронная блокировка

Область применения

Применение	2-х линейная система обработки импульсов с µ-процессором для частоты, количества оборотов, скорости, такта и машинных циклов
Функция переключения	1 точка переключения для контроля повышенной/пониженной скорости и допустимого диапазона

Электронные данные

Номинальное напряжение [V]	110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	5 (3 W)
Дополнительное питание для датчиков [V]	19,6… 27,7 DC SELV, ? 150 mA

Входы

Цифровой	2
Pnp/npn; NAMUR (24 V) вспомогательное питание: 24 V DC / 150 mA; защита от короткого замыкания порог переключения pnp: > 12 V включение; 5 V выключение порог переключения npn: > 15 V выключение; 8 V включение входная частота (макс.): 5 kHz (соответствует мин. длительности импульса/паузы 0,1 ms)

Цифровой

Pnp/npn; NAMUR (24 V) вспомогательное питание: 24 V DC / 150 mA; защита от короткого замыкания порог переключения pnp: > 12 V включение; 5 V выключение порог переключения npn: > 15 V выключение; 8 V включение входная частота (макс.): 5 kHz (соответствует мин. длительности импульса/паузы 0,1 ms)

Выходы

Реле
Транзистор
Реле	2
Предельная нагрузка на выход	6 A (250 V AC); B300, R300
Цифровой	2
Транзисторные выходы	Pnp; внешнее питание коммутируемое напряжение/ток: 24 V DC / max.150 mA; защита от коротких замыканий

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]	1...60000 (0,1...1000 Hz)

Точность/ погрешность

Погрешность измерения [в % от диапазона]	1

Условия эксплуатации

Температура окружающей среды [°C]	-40...60
Температура хранения [°C]	-40...85
Макс. допустимая относительная влажность воздуха [%]	80 (31°C), линейно уменьшающаяся до 50 % (40 °C)
Степень защиты корпуса / клеммных зажимов	IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 61010 2011 ЭМС 89/336/EWG EN 61000-6-2 2005 EN 61000-6-4 2007

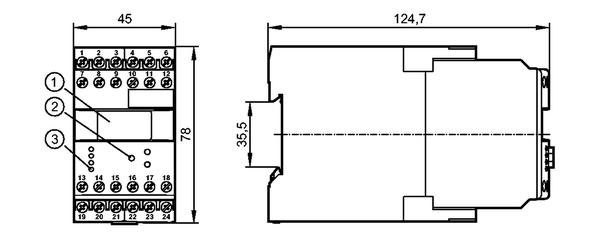

Механические данные

Материал	пластмасса
Вес [kg]	0,347

Дисплеи / Элементы управления

Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит, когда реле под током / транзистор закрыт)
Индикация	OLED-дисплей 128 x 64 точки selbstleuchtend

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм? (2 x AWG 14)

Назначение жил кабеля при подключении

1:	DC Напряжение подсоединения (L-)
2:	DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	сигнал от датчика 1 pnp
5:	DC питание датчика (L+)
6:	DC питание датчика (L-)
7:	AC Напряжение подсоединения (L)
8:	AC Напряжение подсоединения (N)
9:	n.c.
10:	сигнал от датчика 1 npn
11:	сигнал от датчика 2 pnp
12:	сигнал от датчика 2 npn
13:	реле 1 (общий блок)
14:	реле 1 (нормально открытый)
15:	реле 1 (NC)
16:	Транзисторный выход 1 pnp
17:	Возврат, сброс 1 pnp
18:	Возврат, сброс 2 pnp
19:	реле 2 (общий блок)
20:	реле 2 (нормально открытый)
21:	реле 2 (NC)
22:	n.c.
23:	n.c.
24:	Транзисторный выход 2 pnp

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2
Упаковочная величина [штука]	1
