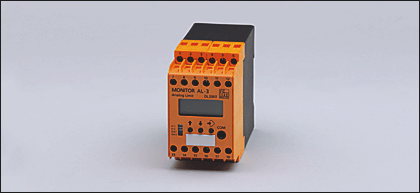

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DL2003 MONITOR/AL-3 /110-240VAC/DC (13399)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DL2003 MONITOR/AL-3 /110-240VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13399

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DL2003 MONITOR/AL-3 /110-240VAC/DC

Характеристики

МОНИТОР
AL-3
Установка корпуса на DIN-рейку
программируемый
масштабируемое отображение
Режим сравнения (In1-In2; In1+In2)
Функция обучения
Электронная блокировка
Контроль наличия сигнала и обрыва провода

Область применения

Применение	2-канальное аналоговое пороговое реле для стандартных аналоговых сигналов
Функция переключения	Точка переключения в 'mA' или в физической единице [°C; бар; и т.д.) 6 функций переключения (порог переключения превышен или не превышен; функция окна) Вычитание и сложение комбинированием сигналов (In1-In2; In1+In2)
Электрическое исполнение	2 аналоговых выхода 0/4...20 мA 2 коммутационных выхода (1 перебрасываемый контакт и 1 x pnp) 1 аналоговый выход 0/4...20 мA

Электронные данные

Номинальное напряжение [V]	110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	8 (5 W)

Входы

Вход сброса / отключения	Вспомогательное напряжение: 24 V DC Потребление тока: около 2,5 mA Точка переключения: 11 V / 6 mA
аналоговый
Аналоговые входы	2 x 0/4...20 mA для датчиков или преобразователей Вспомогательное напряжение: 24 V DC, 150 mA, защита от короткого замыкания Область измерений: 0...22,5 mA Точность: ± 0,25 % Разрешение: 12 Bit Внутреннее сопротивление: 200 ? Время преобразования: 2 ms Частота на входе: макс. 200 Hz

Выходы

Реле
Транзистор
аналоговый
Релейные выходы	1 перебрасывающийся контакт; без напряжения Нагрузка на контакты: 6 A (250 V AC); B300, R300 Время переключения: 10...20 ms (подключение питания); 30...40 ms (снятие питания)
Транзисторные выходы	1 x релейный pnp; внешнее питание; защита от короткого замыкания Напряжение переключения: 10...30 V DC (± 20 %) Ток переключения: макс. 15 mA
Аналоговый выход	Широтноимпульсная модуляция (PWM) Ток: 0/4...20 mA (макс. 20.5 mA) Нагрузка: макс. 500 ?

Условия эксплуатации

Температура окружающей среды [°C]	-25...60
Температура хранения [°C]	-25....80
Степень защиты корпуса / клеммных зажимов	IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 61010: 1993 + A2: 1995 ЭМС 89/336/EWG EN 50081-1 EN 61000-6-2

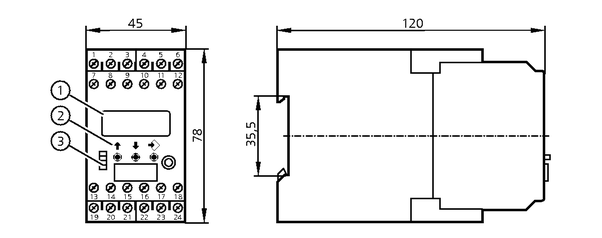

Механические данные

Материал	пластмасса
Вес [kg]	0,354

Дисплеи / Элементы управления

Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит, когда реле под током / транзистор закрыт)
Функции дисплея LED	LCD-дисплей; 7/14-сегментный

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм? (2 x AWG 14)

Назначение жил кабеля при подключении

1:	24 V DC Напряжение подсоединения (L–)
2:	24 V DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	аналоговый выход GND
5:	аналоговый выход In1 (0/4...20 mA)
6:	аналоговый выход In2 (0/4...20 mA)
7:	AC Напряжение подсоединения (L1)
8:	AC Напряжение подсоединения (N)
9:	n.c.
10:	24 V DC питание датчика (L+)
11:	24 V DC питание датчика (L–)
12:	Транзисторный выход Дефект продукции pnp
13:	реле Out1 (общий блок)
14:	реле Out1 (нормально открытый)
15:	реле Out1 (NC)
16:	Транзисторный выход Out1 pnp
17:	Размыкание 1/2 pnp (+ 24 V DC)
18:	Возврат, сброс 1/2 pnp (+ 24 V DC)
19:	реле Out2 (общий блок)
20:	реле Out2 (нормально открытый)
21:	реле Out2 (NC)
22:	Аналоговый выход Out3 0/4...20 mA (+)
23:	Аналоговый выход Out3 0/4...20 mA (–)
24:	Транзисторный выход Out2 pnp
