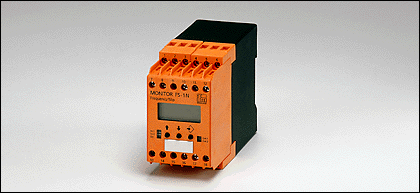

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DS2105 MONITOR/FS-2N/110-240VAC/DC (13445)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DS2105 MONITOR/FS-2N/110-240VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13445

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DS2105 MONITOR/FS-2N/110-240VAC/DC

Характеристики

МОНИТОР
FS-2N
Прибор для измерения разницы параметров импульсов
Установка корпуса на DIN-рейку
импульсные входы NAMUR с контролем обрыва цепи
2 релейных выхода
2 транзисторных выхода
программируемый
настройка времени сброса
Электронная блокировка

Область применения

Применение	система оценки импульсов с микропроцессором для контроля за несинхронностью/синхронностью; оценка разницы параметров импульсов
Функция переключения	2 точки переключения для контроля за проскальзыванием/синхронностью импульсов

Электронные данные

Номинальное напряжение [V]	110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	5 (3 W)

Входы

NAMUR (EN 50227) вспомогательное питание: 8,2 В DC; защита от короткого замыкания контроль обрыва провода: 0,1 мА / > 6,0 мА входная частота (макс.): 400 Гц (соответствует мин. длительности импульса 1,2 мс)

Выходы

Реле
Транзистор
Предельная нагрузка на выход	6 A (250 V AC); B300, R300
Транзисторные выходы	Pnp; внешнее питание коммутируемое напряжение/ток: 24 V DC / max.15 mA; защита от коротких замыканий

Диапазон измерения / настройки

Настройка параметров в пределах	1...60000 (0,1...1000 Hz)
Настройка параметров в пределах	разница длительности импульсов: 1...999 время сброса: 0,0...1000,0 s

Точность/ погрешность

Погрешность измерения [в % от диапазона]	1

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Температура хранения [°C]	-25...80
Макс. допустимая относительная влажность воздуха [%]	75 (35°C)
Степень защиты корпуса / клеммных зажимов	IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 61010: 1993 + A2: 1995 ЭМС 89/336/EWG EN 50081-1 EN 61000-6-2

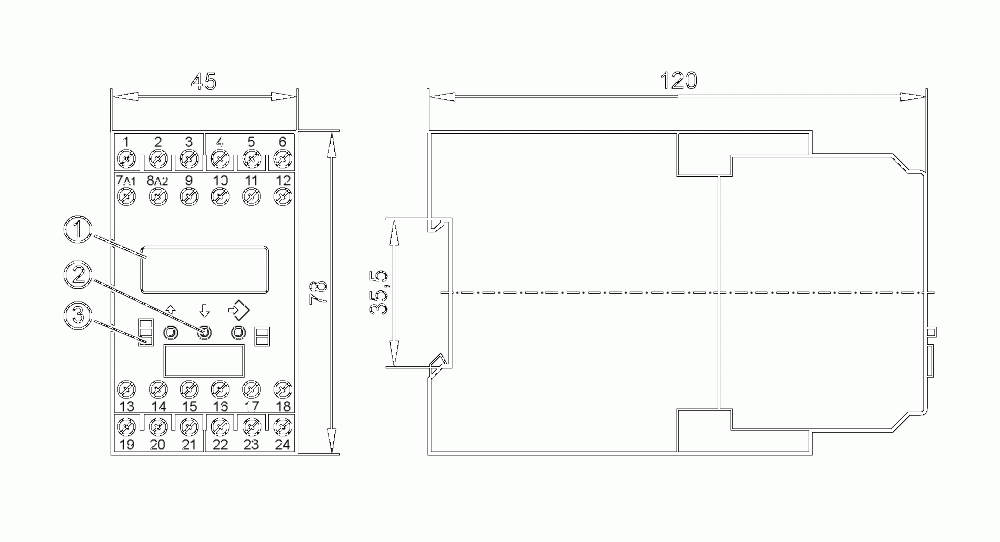

Механические данные

Материал	пластмасса
Вес [kg]	0,345

Дисплеи / Элементы управления

Входной сигнал LED	жёлтый (импульс на входе); красный (ошибка при подключении)
Индикация состояния выхода LED	зелёный (горит, когда реле под током / транзистор закрыт)
Индикация	LCD-дисплей; 7/14-сегментный

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм? (2 x AWG 14)

Назначение жил кабеля при подключении

1:	DC Напряжение подсоединения (L-)
2:	DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	ошибка на выходе 1
5:	8.2 V DC питание датчика 1 (L-)
6:	8.2 V DC питание датчика 1 (L+)
7:	AC Напряжение подсоединения (L1)
8:	AC Напряжение подсоединения (N)
9:	n.c.
10:	ошибка на выходе 2
11:	8.2 V DC питание датчика 2 (L-)
12:	8.2 V DC питание датчика 2 (L+)
13:	реле 1 (общий блок)
14:	реле 1 (нормально открытый)
15:	реле 1 (NC)
16:	пуско-регулирующий выход 1
17:	Размыкание 1/2 pnp
18:	Возврат, сброс 1/2 pnp
19:	реле 2 (общий блок)
20:	реле 2 (нормально открытый)
21:	реле 2 (NC)
22:	n.c.
23:	n.c.
24:	пуско-регулирующий выход 2

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2
Упаковочная величина [штука]	1
