Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DW2003 MONITOR/FA-1 /100-240VAC/DC (13467)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DW2003 MONITOR/FA-1 /100-240VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13467

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DW2003 MONITOR/FA-1 /100-240VAC/DC

Характеристики

МОНИТОР
FA-1
Установка корпуса на DIN-рейку
программируемый
Аналоговый выход
0/4...20 mA; 0...10 V
пропорциональн / не пропорционально
усреднение
Функция обучения
встроенная оценка импульсов
Электронная блокировка
1 релейный выход
1 выход транзистора

Область применения

Применение	Преобразование импульсной последовательности в стандартные аналоговые сигналы

Электронные данные

Номинальное напряжение [V]	110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	5

Входы

Pnp/npn; NAMUR (24 V) дополнительное питание: тип 24 V DC / 150 mA; защита от короткого замыкания порог pnp: > 12 V on; 5 V off порог npn: > 15 V off; 8 V on частота на входе (max): 15 kHz (соответствует min. длительности импульса / интервал 33 µs)

Выходы

Реле
Транзистор
аналоговый
Релейные выходы	1 перебрасываемый контакт; нагрузочная способность: 6А (250 V AC); B300, R300
Транзисторные выходы	1 x pnp; внешнее питание коммутируемые напряжение/ток: 24 V DC/ макс. 15 mA; защита от короткого замыкания
Аналоговые выходы	напряжение: 0...10 V (макс. 10,25 V), нагрузка не менее 10 кOм ток: 0/4...20 mA макс. 20,5 mA), нагрузка не более 500 Oм
Характеристика	точность передачи: ± 0,2 (от аналога конечной величины) разрешение (внутреннее): 12 бит температурный дрейф: ± 100 ppm/K

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]	0...600000 (0,0...10000 Hz)

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Температура хранения [°C]	-25...80
Макс. допустимая относительная влажность воздуха [%]	75 (35°C)
Степень защиты корпуса / клеммных зажимов	IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 61010: 1993 + A2: 1995 ЭМС 89/336/EWG EN 50081-1 EN 61000-6-2

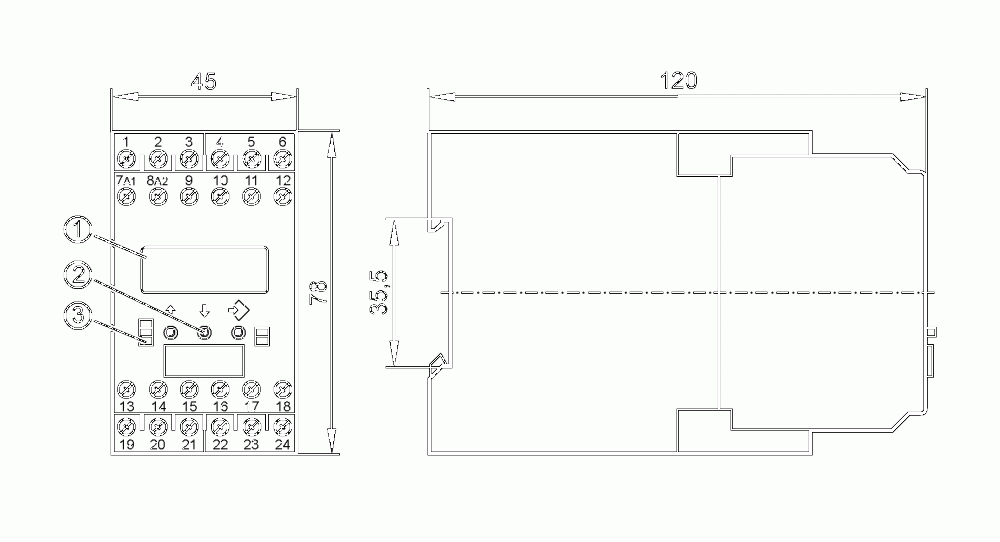

Механические данные

Материал	пластмасса
Вес [kg]	0,346

Дисплеи / Элементы управления

Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит, когда реле под током / транзистор закрыт)
Функции дисплея LED	LCD-дисплей; 7/14-сегментный

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм? (2 x AWG 14)

Назначение жил кабеля при подключении

1:	24 V DC Напряжение подсоединения (L-)
2:	24 V DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	сигнал от датчика pnp
5:	DC питание датчика (L+)
6:	DC питание датчика (L-)
7:	AC Напряжение подсоединения (L1)
8:	AC Напряжение подсоединения (N)
9:	n.c.
10:	сигнал от датчика npn
11:	Возврат, сброс pnp
12:	Транзисторный выход pnp
13:	реле (общий блок)
14:	реле (нормально открытый)
15:	реле (NC)
16:	n.c.
17:	n.c.
18:	n.c.
19:	n.c.
20:	n.c.
21:	n.c.
22:	Аналоговый выход (mA)
23:	Аналоговый выход (GND)
24:	Аналоговый выход (V)

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2
Упаковочная величина [штука]	1
