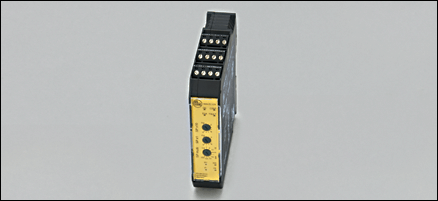

Датчик контроля угловых и линейных перемещений Системы оценки: DD111S Safety speed monitor wind (13359)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки: DD111S Safety speed monitor wind для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13359

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки: DD111S Safety speed monitor wind

Характеристики

Sicherer Drehzahlwachter
Блок оценочной электроники для контроля безопасной скорости
для 2 датчиков с pnp-переключением
Диагностический и аварийный выход
Регулируемый частотный диапазон 0,1...99,9 Гц
Отвечают требованиям стандартов: EN ISO 13849-1: Категория 4 PL e IEC 61508: SIL 3

Область применения

Применение	Контроль вращательных или продольных перемещений для соблюдения установленного максимума (превышение скорости)

Электронные данные

Электрическое исполнение	Реле
Рабочее напряжение [V]	19,2...28,8 DC; включая 5 % остаточную пульсацию
Номинальное напряжение [V]	24 DC
Потребление тока [mA]	? 125
Класс защиты	II
питание датчика	24 V DC / ? 70 mA

Характеристики входа Impulseingange S34, S43: '1': 6 mA / 24 V DC

Einstellbarer Frequenzbereich [Hz]	0,1...99,9
Входная частота [Гц]	? 2000

Выходы

Выход	2 коммутационных выхода, связанных с безопасностью (плавающие контакты) 1 аварийный выход 'Fault/Ошибка' (положительное переключение) 1 диагностический выход 'Overspeed/Превышение скорости' (положительное переключение)
Выходные данные	Fehlerausgang 'Fault' Y7 und Diagnoseausgang 'Overspeed' Y8 ? 20 mA, 24 V DC, Spannungsabfall ? 2 V DC, kurzschlussfest, nicht-sicher
Предельная нагрузка на выход	6 A, 250 V AC / 24 V DC (? 6 mA); омическое сопротивление
Защита от короткого замыкания	Контакты должны быть защищены плавкими предохранителями с номинальным током 3,6 A.
Функция переключения	Schaltausgange 13-14 und 23-24 geoffnet, wenn Eingangsfrequenz/-drehzahl uber Schaltpunkt Transistorausgang 'Fault' Y7 geoffnet (LOW) bei Geratefehler oder externem Fehler Transistorausgang 'Overspeed' Y8 geoffnet (LOW), wenn Schaltausgange 13-14 und 23-24 geoffnet sind

Точность/ погрешность

Гистерезис [%]	5
Erlaubte Frequenzdifferenz zwischen den Eingangen [%]	? 10 (f > 100 Hz) / ? 20 (f 100 Hz)

Время реакции

готовность к работе после подключения питания [ms]	? 3000
Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]	5,5
Время отклика [мс]	[f sel ? 30 Hz]: t = 8,5 + 400 x (f sel ? f in) [f sel 30 Hz]: t = 8,5 + (4500 ? f in)

Условия эксплуатации

Температура окружающей среды [°C]	-40...55, соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]	-40...70
Макс. допустимая относительная влажность воздуха [%]	10...95
Высота над уровнем моря [m]	? 2000
Степень защиты	IP 20

Классификация безопасности

Срок службы TM (Mission Time) [h]	? 175200, (20 лет)
Надёжность обеспечения безопасности PFHd [1/h]	7.69E-09 / 8.25E-09 / 9.15E-09
Отказоустойчивость оборудования (HFT)	1, Typ B
MTTFd [лет]	528.73 / 496.36 / 451,51
DC/CCF/Cat.	99,0 % / - / -

Механические данные

Материал	полиамид
Монтаж	Рейка TH35 (по стандарту EN 60715)
Вес [kg]	0,302

Дисплеи / Элементы управления

Индикация	напражение зелёный деблокировка желтый Конфигурация синий ошибка красный Состояние выхода 2x зелёный Входной сигнал 2x желтый

электрическое подключение

Электрическое подсоединение	Винтовые клеммники; 0,5...2,5 mm? (AWG 30...12)

Примечания

Sicherheitskennwerte fur 1000 Relaisbetatigungen/Jahr DC13 (2A), 24VDC / AC15 (1A), 220VAC / AC15 (3A), 220VAC f sel = eingestellte Frequenz (mit Potentiometer) f in = частота входного сигнала (от датчиков) Соответствующий требованиям RoHS
Упаковочная величина [штука]	1
