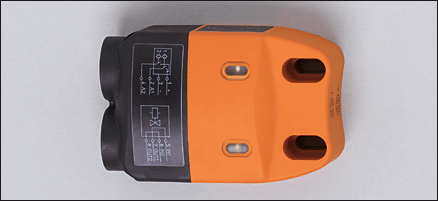

Датчик позиционирования и обнаружения объектов Датчики клапанов: NN504A INE2004DN/1D/1G/2G (18311)

Поставляем Датчик позиционирования и обнаружения объектов Датчики клапанов: NN504A INE2004DN/1D/1G/2G для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18311

Производитель

IFM

Категория

Датчики позиционирования и обнаружения объектов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики клапанов: NN504A INE2004DN/1D/1G/2G

Характеристики

Индуктивный датчик
Прямоугольный корпус, пластмасса
Клеммы
Сдвоенный датчик для исполнительных устройств с обратной связью
Сертификат ATEX
группа II, категория 1D
группа II, категория 1G
группа II, категория 2G
Расстояние срабатывания 4 mm; [nf] незаподлицо

Электронные данные

Электрическое исполнение	подключение к сертифицированным искробезопасным цепям с максимальными значениями U = 15 V / I = 50mА / P = 120 mW
Aktuatorschaltung	Подключение к сертифицированным искробезопасным цепям электромагнитных клапанов с максималными значениями U = 28 электромагнитного клапана / I = 250 мA / P = 750 мВт (до 40 °C) / P = 650 мВт (до 70 °C) *)
Рабочее напряжение [V]	8,2 DC; (1k?)
Напряжение питания [V]	7,5...15 DC; при использовании вне взрывоопасной зоны
Потребление тока [mA]	1 разомкнуто; (> 2,1мA замкнуто)
Внутренняя емкость [nF]	Max. 60 je eigensicherer Stromkreis
Внутренняя индуктивность [µH]	Max. 130 je eigensicherer Stromkreis
Класс защиты	III

Выходы

Выход	2 x NC
Защита от перегрузок по току	да
Частота переключения [Hz]	500

Диапазон контроля

Расстояние срабатывания [mm]	4
Реальное расстояние срабатывания (Sr) [mm]	4 ± 10 %
Рабочее расстояние срабатывания [mm]	0...3,25

Точность/ погрешность

Поправочные коэффициенты	углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,4 / Cu прибл. 0,3
Гистерезис [% от Sr]	1...15
Смещение точки переключения [% от Sr]	-10...10

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Степень защиты	IP 65 / IP 67

Испытания / одобрения

Сертификат	BVS 14 ATEX E 005 X IECEx BVS 14.0005X
Маркировка прибора	II 1G Ex ia IIB T4 Ga Ta: -25...70 °C II 2G Ex ia IIC T4 Gb Ta: -25...70 °C II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C
Электромагнитная совместимость	EN 60947-5-6
Виброустойчивость	10...55 Hz (1 mm)
Ударопрочность	30 g (11 ms)
MTTF [лет]	1257

Механические данные

Тип монтажа	незаподлицо
Материал	корпус: полиамид
Вес [kg]	0,183

Дисплеи / Элементы управления

Индикация состояния выхода LED	2 x жёлтый

электрическое подключение

Электрическое подсоединение

Клеммные зажимы внутри корпуса; клеммы до 2,5 mm?; Verschraubung M20 x 1,5

Назначение жил кабеля при подключении

1:	Датчик 2 A2
2:	Датчик 2 L+ 2
3:	Датчик 1 A1
4:	Датчик 1 L+ 1
5:	Ex-1 IN +
6:	Ex-1 IN -
7:	Ex-i OUT +
8:	Ex-i OUT -

1 выход для электромагнитного клапана

Принадлежности

Принадлежности (входят в комплект)	2 Innensechskantschrauben M5 x 16; 2 Innensechskantschrauben M3 x 25

Примечания

Прибор не имеет соответствующего сертификата для выполнения задач безопасности и обеспечения безопасности рабочего персонала. *) При использовании в газовой среде (группа II) допускаются следующие расширенные значения, которые не должны превысить: U = 28 В / P = 1,1 Вт
Упаковочная величина [штука]	1

Прибор не имеет соответствующего сертификата для выполнения задач безопасности и обеспечения безопасности рабочего персонала. *) При использовании в газовой среде (группа II) допускаются следующие расширенные значения, которые не должны превысить: U = 28 В / P = 1,1 Вт

Упаковочная величина [штука]
