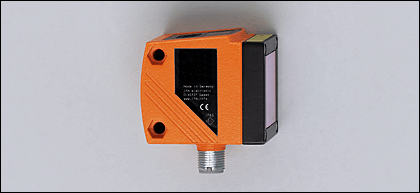

Датчик позиционирования и обнаружения объектов Фотоэлектрические датчики: O1D155 O1DLF3KG (18326)

Поставляем Датчик позиционирования и обнаружения объектов Фотоэлектрические датчики: O1D155 O1DLF3KG для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18326

Производитель

IFM

Категория

Датчики позиционирования и обнаружения объектов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А = 24В 1НО LP4K LP4K0910BW3 Schneider Electric

Смотреть ещё

Описание

Описание Фотоэлектрические датчики: O1D155 O1DLF3KG

Характеристики

Оптический датчик измерения расстояния
Электрический разъём
Видимый лазерный свет, КЛАСС ЛАЗЕРА 1
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля 0,3...6 m (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Подавление заднего фона > 6...100 m

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...30 DC
Потребление тока [mA]	150
Срок службы тип. [h]	50000
Тип света	красный свет 650 nm
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1:NO / NC программируемый OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]	2 x 200
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход
токовый выход [mA]	4...20; в соответствии с IEC 61131-2
- Наиб.нагрузка [?]	250
выход напряжения [V]	0...10; в соответствии с IEC 61131-2
- Наиб. нагрузка [?]	5000

Диапазон контроля

Подавление заднего фона	> 6...100 m
Диаметр светового пятна [mm]	8 x 8 ( Диапазон 6 m )

Диапазон измерения / настройки

Диапазон измерения [m]	0,3...6 (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Частота дискретизации [Hz]	1...33

Условия эксплуатации

Температура окружающей среды [°C]	-10...60
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 60947-5-2
MTTF [лет]	185

Механические данные

Материал	корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат
Вес [kg]	0,292

Дисплеи / Элементы управления

Индикация	Состояние выхода 2 x светодиод желтый Рабочий режим светодиод зелёный расстояние, программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Принадлежности

Принадлежности (дополнительные)	Защитное покрытие E21133

Примечания

лазер класс 1 по IEC 60825-1 : 2007 согласно 21 CFR 1040.10, за исключением устройств, соответствующих Laser Notice Nо. 50, Июнь 2007 Напряжение питания 'supply class 2' согласно cULus
Упаковочная величина [штука]	1

Другие данные

Параметр	Настройка параметров в пределах	Заводская установка:
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	300...5999	1000
nSP1	300...5999	800
FSP1	300...5999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	300...5999	2000
nSP2	300...5999	1800
FSP2	300...5999	2200
ASP	0...5999	0
AEP	0...5999	5999
rATE [Hz]	1...33	15
dS1	0...0,1...5	0
dr1	0...0,1...5	0
dS2	0...0,1...5	0
dr2	0...0,1...5	0
dAP	0...0,1...5	0
dIS	d1..3; rd1...3; OFF	d3

Повторяемость / Точность

Частота дискретизации 15 Hz

Повторяемость измеряемых значений		Точность
белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
300...1000 mm	± 11 mm	± 13 mm	± 31 mm	± 33 mm
1000...2000 mm	± 28 mm	± 30 mm	± 48 mm	± 50 mm
2000...3000 mm	± 50 mm	± 50 mm	± 70 mm	± 70 mm
3000...4000 mm	± 85 mm	± 85 mm	± 105 mm	± 105 mm
4000...5000 mm	± 105 mm	--	± 125 mm	--
5000...6000 mm	± 145 mm	--	± 165 mm	--

Повторяемость / Точность

Частота дискретизации 1 Hz

Повторяемость измеряемых значений		Точность
белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
300...1000 mm	± 8 mm	± 10 mm	± 28 mm	± 30 mm
1000...2000 mm	± 25 mm	± 25 mm	± 45 mm	± 45 mm
2000...3000 mm	± 38 mm	± 38 mm	± 58 mm	± 58 mm
3000...4000 mm	± 70 mm	± 70 mm	± 90 mm	± 90 mm
4000...5000 mm	± 100 mm	--	± 120 mm	--
5000...6000 mm	± 100 mm	--	± 120 mm	--

Диапазон для чёрного объекта (отражение 6 %) <= 2500 mm

Значения при

- постоянные условия окружающей среды: 23 °C / 960 hPa

- максим. внешний свет на объект :100 klx

- минимальное время прогрева в минутах: 10
