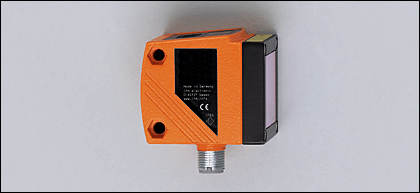

Датчик позиционирования и обнаружения объектов Фотоэлектрические датчики: O1D300 O1DLF3KG (18328)

Поставляем Датчик позиционирования и обнаружения объектов Фотоэлектрические датчики: O1D300 O1DLF3KG для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18328

Производитель

IFM

Категория

Датчики позиционирования и обнаружения объектов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Фотоэлектрические датчики: O1D300 O1DLF3KG

Характеристики

Оптический датчик уровня
Электрический разъём
Видимый лазерный луч, класс защиты 2
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля 0,2...10 m (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Подавление заднего фона > 10...100 m

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...30 DC
Потребление тока [mA]	150
Срок службы тип. [h]	50000
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1:NO / NC программируемый OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]	2 x 200
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход
токовый выход [mA]	4...20; в соответствии с IEC 61131-2
- Наиб.нагрузка [?]	250
выход напряжения [V]	0...10; в соответствии с IEC 61131-2
- Наиб. нагрузка [?]	5000

Диапазон контроля

Подавление заднего фона	> 10...100 m
Диаметр светового пятна [mm]	15 x 15 ( Диапазон 10 m )

Диапазон измерения / настройки

Диапазон измерения [m]	0,2...10 (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Частота дискретизации [Hz]	1...33

Условия эксплуатации

Температура окружающей среды [°C]	-10...60
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 60947-5-2
MTTF [лет]	186

Механические данные

Материал	корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат
Вес [kg]	0,307

Дисплеи / Элементы управления

Индикация	Состояние выхода 2 x светодиод желтый Рабочий режим светодиод зелёный расстояние, программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Принадлежности

Принадлежности (дополнительные)	Защитное покрытие E21133

Примечания

Внимание: лазерный свет Мощность = 4,1 mW длина волны 650 nm импульс 1,3 ns Не смотрите пристально на луч Не подвергайте воздействиям Класс 2 лазерный продукт EN 60825-1:2003-10 Напряжение питания 'supply class 2' согласно cULus
Упаковочная величина [штука]	1

Другие данные

Параметр	Настройка параметров в пределах	Заводская установка:
Uni	cm, m, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	20,0...999,5	100,0
rP1	20,0...999,5	80,0
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	20,0...999,5	200,0
rP2	20,0...999,5	180,0
ASP	0...999,5	0
AEP	0...999,5	999,5
dr1	0...0,1...5	0
dr2	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO	0...0,1...5	0
EMP	20,0...999,5	20,0
cMEd	20,0...999,5	--
dIS	ON ; OFF	ON
mEAn	OFF ; 1...60	OFF
rATE [Hz]	1...33	15

Повторяемость / Точность

Частота дискретизации15 Hz - максим. внешний свет на объект :40 klx

Повторяемость измеряемых значений		Точность
белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0...100,0 cm	±0,45 cm	±0,6 cm	±1,5 cm	±1,6 cm
100,0...200,0 cm	±0,5 cm	±0,8 cm	±1,5 cm	±1,8 cm
200,0...400,0 cm	±1,6 cm	±1,9 cm	±2,5 cm	±3,0 cm
400,0...600,0 cm	±2,4 cm	±3,3 cm	±3,5 cm	±4,5 cm
600,0...1000,0 cm	±5,0 cm	--	±6,5 cm	--

Повторяемость / Точность

Частота дискретизации 15 Hz - максим. внешний свет на объект :40...100 klx

Повторяемость измеряемых значений		Точность
белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0...200,0 cm	±1,4 cm	±1,4 cm	±2,4 cm	± 2,4 cm
200,0...400,0 cm	±2,5 cm	±3,0 cm	±3,5 cm	± 4,0 cm
400,0...600,0 cm	±3,1 cm	±4,5 cm	±4,1 cm	± 5,5 cm
600,0...1000,0 cm	±6,0 cm	--	± 7,0 cm	--

Повторяемость / Точность

Частота дискретизации 1 Hz - максим. внешний свет на объект :40 klx

Повторяемость измеряемых значений		Точность
белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0...100,0 cm	±0,4 cm	±0,45 cm	±1,4 cm	±1,5 cm
100,0...200,0 cm	±0,45 cm	±0,6 cm	±1,5 cm	±1,6 cm
200,0...400,0 cm	±1,35 cm	±1,4 cm	±2,3 cm	±2,4 cm
400,0...600,0 cm	±1,9 cm	±2,1 cm	±2,9 cm	±3,1 cm
600,0...1000,0 cm	±3,7 cm	--	± 4,7cm	--
