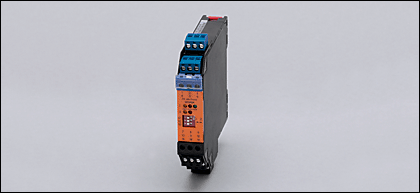

Датчик позиционирования и обнаружения объектов Системы оценки ATEX: N0531A NV1122/24VDC/TR/1D/1G (18247)

Поставляем Датчик позиционирования и обнаружения объектов Системы оценки ATEX: N0531A NV1122/24VDC/TR/1D/1G для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18247

Производитель

IFM

Категория

Датчики позиционирования и обнаружения объектов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки ATEX: N0531A NV1122/24VDC/TR/1D/1G

Характеристики

Коммутирующие усилители для датчиков Namur согласно директиве 94/9/EG (ATEX)
Сертификат ATEX
группа II, категория (1) G D
1-канальные
Транзисторные выходы
Программируемая функция выходного сигнала
Контроль короткого замыкания и обрыва провода

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	24 DC
Допуск напряжения [%]	-15 /+25
Потребление тока [mA]	50

Выходы

Выход	2 транзисторных выхода PNP (100 мA, защита от короткого замыкания)
Частота переключения [Hz]	5000
Падение напряжения [V]	3,5
Точки переключения	1,2...2,1 mA

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Степень защиты	IP 20

Испытания / одобрения

Сертификат	PTB 02 ATEX 2037 IECEx PTB 06.0038
Маркировка прибора	II (1) G [Ex ia] IIC II (1) D [Ex ia] IIIC
Электромагнитная совместимость	EN 50081-2 (1993) EN 61326-1 (2006)
MTTF [лет]	394

Классификация безопасности

Максимальные значения для цепи управления
Наименование	самозащита от воспламенения [EEx ia] IIC, [EEx ia] IIB, [EEx ib] IIC, [EEx ib] IIB
Напряжение [V]	10,5
Ток [mA]	13
Мощность [mW]	34

Механические данные

Вес [kg]	0,156

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Индикация состояния выхода LED	желтый
Функции дисплея LED	красный

электрическое подключение

Электрическое подсоединение

клеммы до 2,5 mm?

Назначение жил кабеля при подключении

1: переключатель S3 в позиции I

2: переключатель S3 в позиции I

3: переключатель S3 в позиции I; без контроля короткого замыкания

4: переключатель S3 в позиции II; без контроля короткого замыкания и обрыва провода

5: Контроль короткого замыкания и обрыва провода (переключатель S2 = II)

или сигнал (переключатель S2 = I)

Примечания

Внимание: установка только вне взрывоопасной зоны! Свободные клеммы не должны быть задействованы.
Ifm electronic gmbh • Адрес : Friedrichstra?e 1 • 45128 Essen SU N0531A 07.01.2014
Упаковочная величина [штука]	1
