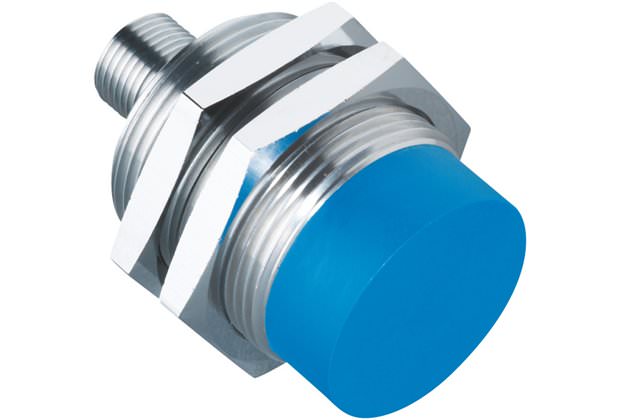

Цилиндрический датчик с резьбой М30 Cylindrical threaded housing, IMA30 - IMA30-40NE1ZC0K - 6041796 (sick158722)

Поставляем Цилиндрический датчик с резьбой М30 Cylindrical threaded housing, IMA30 - IMA30-40NE1ZC0K - 6041796 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

sick158722

Производитель

Sick

Категория

Цилиндрические датчики с резьбой М30

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Cylindrical threaded housing, IMA30 - IMA30-40NE1ZC0K - 6041796

Features

Design:	Cylindrical
Thread size:	M30 x 1.5
Sensing range Sn:	40 mm
Assured sensing range Sa:	32.4 mm
Installation type:	Non-flush
Output function:	Analog
Repeatability (Ta not constant):	0.6 mm 1) 2) 3)
Repeatability (Ta constant):	± 0.1 mm
Resolution:	? 10 µm
Enclosure rating:	IP 67 4)
Electrical connection:	Connector M12, 4-pin 5)
footnote	1) As per IEC 60947-5-2 2) Ub = DC 20 V ... 30 V 3) TA = 23 °C ± 5 °C 4) As per EN 60529: 2000-09 5) Max. cable length 300 m

Mechanics/electronics

Supply voltage:	15 V DC ... 30 V DC
Residual ripple:	? 20 % 1)
Time delay before availability:	? 50 ms
Temperature drift (of Sr):	? 10 %
Current consumption, no load:	? 12 mA 2)
Output current:	± 10 mA 3)
Load resistance, max.:	1,000 ?, 400 ? 4) 5)
Output voltage:	0 V ... 10 V
Output voltage QA1:	S = 0 mm: 0 V/-0 +0,4 V (23 °C), S = 20 mm: +5,2 V/ +-0,4 V (23 °C), S = 40 mm: +10 V/ +-0,4 V (23 °C)
Output current QA2:	S = 0 mm: 4 mA/ +-0,8 mA (23 °C), S = 40 mm: 20 mA/ +-0,8 mA (23 °C)
Bandwidth:	100 Hz 6)
Ambient temperature operation:	-25 °C ... 70 °C 7) 8)
Housing material:	Metal, Nickel-plated brass
Housing cap material:	Plastic, PBTP
Housing length:	48.5 mm
Thread length:	25 mm
footnote	1) Of VS 2) Without load 3) At voltage output QA1 4) Ub = 15 V 5) Ub = 30 V 6) -3 dB if s = 20 mm 7) QA1 loaded, QA2 unloaded 8) QA1 loaded, QA2 loaded: see temperature reduction

Reduction factors

Note:	The values are reference values which may vary
Stainless steel (V2A, 304):	Ca. 0.8
Copper (Cu):	Ca. 0.4
Aluminum (Al):	Ca. 0.4
Brass (Br):	Ca. 0.5

Installation note

A:	40 mm
B:	120 mm
C:	30 mm
D:	120 mm
E:	Aluminium: 25 mm, Stainless steal: 20 mm, Brass: 25 mm, Steel: 35 mm
F:	400 mm
Remark:	Associated graphic see 'Installation'
