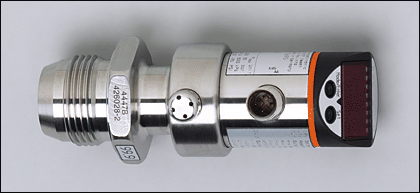

Датчики давления: PIM694 PIM010-REA01-KFPKG/US/ /P (19495)

Поставляем Датчики давления: PIM694 PIM010-REA01-KFPKG/US/ /P для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19495

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PIM694 PIM010-REA01-KFPKG/US/ /P

Характеристики

Комбинированный датчик для диагностики насоса и контроля давления
Электрический разъём
отсутствует застойная зона
Поворотный корпус 350°
Точка нуля и дипазон регулируются
Программируемая функция
Уплотнительный конус G 1 A
Подключение к процессу: Уплотнительный конус G 1 A
2 выхода OUT1 = оценка насоса OUT2 = контроль давления
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1,00...10,00 bar / -14,5...145,0 psi / -0,100...1,000 MPa

Область применения

Применение	Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы
Температура измеряемой среды [°C]	-25...125 (145 max. 1h)

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...32 DC
Потребление тока [mA]	50
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 выхода OUT1 = оценка насоса OUT2 = контроль давления
Выход	1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	350 (OUT2)
Аналоговый выход	I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [?]	I / Ineg: max. (Ub - 10 V) x 50

Диапазон измерения / настройки

Настройка параметров в пределах
Настройка	OU1 = Fnc; OU2 = I ASP = 0,00 bar; AEP = 10,00 bar

Точность/ погрешность

Точность/ погрешность (в % интервала) Масштаб 1:1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,2
Отклонение от характеристики *)	± 0,2
Линейность	± 0,15
Гистерезис	± 0,15
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,15
наибольший TK коэффициент диапазона измерений	± 0,1

Время реакции

готовность к работе после подключения питания [s]	0,2
Миним. время отклика коммутационного выхода [ms]	2,5
затухание ренейного выхода (dAP) [s]	0,00...10,00 (OUT2)
затухание аналогового выхода (dAA) [s]	0,00...10,00
Время нарастания переходной характеристики аналогового выхода [ms]	0,2
Встроенный 'Watchdog'	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...80
Температура хранения [°C]	-40...100
Степень защиты	IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	188

Механические данные

Подключение к процессу	Уплотнительный конус G 1 A

Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra 0,4 / Rz 4

Материал	нерж.сталь 316L / 1.4404; PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,451

Дисплеи / Элементы управления

Индикация	Дисплей 4 x светодиод зелёный Состояние выхода 2 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование выходов

----------OUT1----------

- Коммутационный выход

Fno = / окошко/NO

Fnc = окошко / NC

----------OUT2----------

- Коммутационный выход

Hno = гистерезис / NО

Hnc = гистерезис/ NС

Fno = Окошко / NО

Fnc = Окошко / NС

- Аналоговый выход

I = токовый выход(4-20 mA)

InEG = токовый выход(20-4 mA)

Примечания

) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) ) при колебаниях температуры до 10 K **) в % диапазона за год Система диагностики для насосов с постоянной скоростью вращения (+/- 10% отклонение от скорости вращения ) Количество оборотов: 40...3000 U/min Минимальное давление для диагностики насосов: 0,5 bar Одобрение 3A имеет отношение только к адаптерам с одобрением 3A, используемых при установке.
Упаковочная величина [штука]	1

*) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) **) при колебаниях температуры до 10 K ***) в % диапазона за год Система диагностики для насосов с постоянной скоростью вращения (+/- 10% отклонение от скорости вращения ) Количество оборотов: 40...3000 U/min Минимальное давление для диагностики насосов: 0,5 bar Одобрение 3A имеет отношение только к адаптерам с одобрением 3A, используемых при установке.
