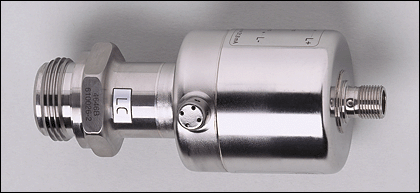

Датчики давления: PMP06A PMP2,5-RES30-PRAVG/US/1G/1D /L (19552)

Поставляем Датчики давления: PMP06A PMP2,5-RES30-PRAVG/US/1G/1D /L для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19552

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PMP06A PMP2,5-RES30-PRAVG/US/1G/1D /L

Характеристики

Электронный датчик давления Profibus PA
Электрический разъём
отсутствует застойная зона
подходит для всех стандартных CIP- и SIP-процессов
Online-мониторинг / диагностика электроники и измерительных элементов
Profibus PA профиль 3.01 функциональность I&M
Сертификат ATEX
Группа II, Категория 1G, 1/2GD, 2GD
Подключение к процессу: для адаптера Aseptoflex
Диапазон контроля: -0,124...2,5 bar / -1,8...36,24 psi

Область применения

Применение	Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы
Температура измеряемой среды [°C]	T4: -20...85 / T5: -20...75 / T6: -20...60 *****)

Электронные данные

Электрическое исполнение	Profibus PA, электрически развязан Для использования в опасных зонах: Подключается к сертифицированным искробезопасным цепям с макс.значениями U = 24 V / I = 380 mA / P = 5,32 mW Внутренняя индуктивность: 1мкГн; внутренняя ёмкость: 1нФ Прибор может быть подключён к искробезопасным полевым шинам по модели FISCO.
Рабочее напряжение [V]	9...32 DC ?)
Потребление тока [mA]	15,6 ****)
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Защита от перегрузок по току	да

Точность/ погрешность

Точность/ погрешность (в % интервала) Масштаб 1:1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
Отклонение от характеристики *)	± 0,2
Линейность	± 0,15
Гистерезис	± 0,15
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	0,05
наибольший TK коэффициент диапазона измерений	0,15

Время реакции

готовность к работе после подключения питания [s]	35
Дискретность измерения / индикации [ms]	70
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	Параметризация согласно спецификации Profibus PA профиль преобразователя давления, версия 3.01; параметры I&M; смещение нулевой точки, демпфирование

Условия эксплуатации

Температура окружающей среды [°C]	T4: -20...85 / T5: -20...75 / T6: -20...60 *****)
Температура хранения [°C]	-40...100
Степень защиты	IP 68 / IP 69K

Испытания / одобрения

Сертификат	BVS 08 ATEX E 114 X IECEx.BVS.08.0043 X
Маркировка прибора	II 1G Ga Ex ia IIC T6 II 1/2D Ex iaD 20/21 T85°C Ta: -20...60°C
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	149

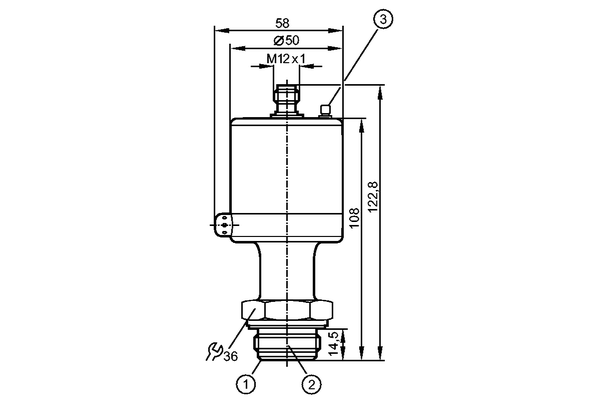

Механические данные

Подключение к процессу	для адаптера Aseptoflex

Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra 0,4 / Rz 4

Материал	нерж. сталь V4A (1.4404); PTFE (тефлон); ULTEM; витон
Мин. кол-во циклов	100 миллионов
Вес [kg]	0,425

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Примечания

n.c. = не используется ?) по EN50178, SELV, PELV Напряжение шины в опасных зонах: 9...24 V DC ) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) ) при колебаниях температуры до 10 K ) в % диапазона за год ) макс. ток повреждения 21,8 mA ***) При применении продукции вне опасных зон: Темпеартура окружающей среды: -25...85°C Температура среды: -25...125°C (145°C max. 1h) Типовое испытание согласно 94/9/EС (ATEX) учитывает только атмосферные условия (0,8...1,1 bar) в расчётах. При давлениях вне этих рамок применение должно быть обосновано и согласовано пользователем. Руководствуйтесь инструкциями по эксплуатации и сертификатом о типовом испытании. Одобрение 3A имеет отношение только к адаптерам с одобрением 3A, используемых при установке.
Ifm electronic gmbh • Адрес : Friedrichstra?e 1 • 45128 Essen SU PMP06A 21.11.2012
Упаковочная величина [штука]	1
