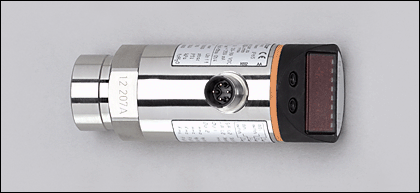

Датчики давления: PN7300 PN-400-SBU76-QFRKG/US/ /V (19659)

Поставляем Датчики давления: PN7300 PN-400-SBU76-QFRKG/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19659

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PN7300 PN-400-SBU76-QFRKG/US/ /V

Характеристики

Электронный датчик давления
Электрический разъём
Программируемая функция
Подключение к процессу: 7/16-20 UNF (SAE)
2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: 0...400 bar / 0...5800 psi / 0...40 MPa

Область применения

Применение	Тип давления: относительное Жидкости и газы Использование в газах при давлении > 25 бар возможно только после консультации с производителем
Температура измеряемой среды [°C]	-25...80

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	18...36 DC ?)
Потребление тока [mA]	50
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения [V]	до 40 V

Выходы

Выход	2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход
Выход	2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция)
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Частота переключения [Hz]	? 170

Диапазон измерения / настройки

Настройка параметров в пределах
Настройка	SP1 = 1440 psi; rP1 = 1320 psi SP2 = 4350 psi; rP2 = 4230 psi

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,5
Отклонение от характеристики *)	± 0,25 (BFSL) / ± 0,5 (LS)
Гистерезис	± 0,25
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,05
наибольший TK коэффициент нулевой точки	0,2
наибольший TK коэффициент диапазона измерений	0,2

Время реакции

готовность к работе после подключения питания [s]	0,3
Программируемое время задержки dS, dr [s]	0; 0,2...50
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения

интерфейсы

IO-Link-Device
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
IO-Link-Device ID	326 d / 00 01 46 h
Профили	нет
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	2,3

Условия эксплуатации

Температура окружающей среды [°C]	-20...80 (UB 32 V) / -20...60 (UB > 32 V)
Температура хранения [°C]	-40...100
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-6-2 EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	219

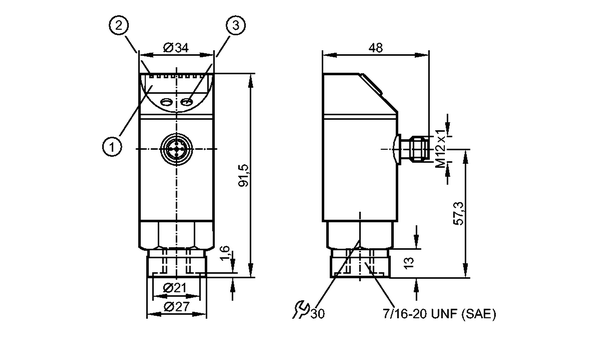

Механические данные

Подключение к процессу	7/16-20 UNF (SAE)
Материалы корпуса в контакте с изм. средой	нерж. сталь V2A (1.4305) (303S22); керамика; FPM
Материал	нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC; PBT (полибутилентерефталат); PEI; FPM
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,268

Дисплеи / Элементы управления

Индикация	Дисплей 3 x светодиод зелёный Состояние выхода 2 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование выходной функции

----------OUT1----------

Hno = гистеризис / нормально открыт

Hnc = гистеризис / нормально закрыт

Fno = функция окна / нормально

открыто

Fnc = функция окна / нормально

закрыто

----------OUT2----------

Hno = гистеризис / нормально открыт

Hnc = гистеризис / нормально закрыт

Fno = функция окна / нормально

открыто

Fnc = функция окна / нормально

закрыто

dESI = диагностическая функция (нормально

закрыто)

Примечания

?) по EN50178, SELV, PELV ) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения ) при колебаниях температуры до 10 K **) в % разнице /6 месяцев
Упаковочная величина [штука]	1
