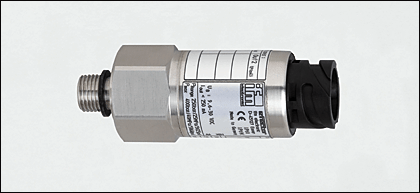

Датчики давления: PP7541 PP-250-SBG14-QFRKG/BS/ /N (19693)

Поставляем Датчики давления: PP7541 PP-250-SBG14-QFRKG/BS/ /N для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19693

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А = 24В 1НО LP4K LP4K0910BW3 Schneider Electric

Смотреть ещё

Описание

Описание Датчики давления: PP7541 PP-250-SBG14-QFRKG/BS/ /N

Характеристики

Электронный датчик давления
Электрический разъём
программирование через EPS-интерфейс
Настройка точки переключения в режиме 'обучения'
Подключение к процессу: G ? A / M5 I
2 релейных выхода или 1 релейный выход + 1 вход ' teach'(обучение)
Диапазон контроля: 0...250 bar / 0...3630 psi / 0...25 MPa

Область применения

Применение	Тип давления:относительное давление Жидкие или газообразные среды Применения в газообразных средах ограничено по давлению до 25 bar
Температура измеряемой среды [°C]	-25...90****)

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	9,6...30 DC
Потребление тока [mA]	45
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 релейных выхода или 1 релейный выход + 1 вход ' teach'(обучение)
Выход	2 x NO / NC, программируемый
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	? 170

Диапазон измерения / настройки

Настройка параметров в пределах

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 1,5
Отклонение от характеристики *)	± 0,25 (BFSL) / ± 0,5 (LS)
Линейность	± 0,5
Гистерезис	± 0,1
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,2
наибольший TK коэффициент диапазона измерений	± 0,3

Время реакции

готовность к работе после подключения питания [s]	0,3
Миним. время отклика коммутационного выхода [ms]	3
затухание ренейного выхода (dAP) [s]	0...4

Программное обеспечение / Программирование

Настройка точки переключения	програмируемый датчик/ Teach функция

Условия эксплуатации

Температура окружающей среды [°C]	-40...90
Температура хранения [°C]	-40...100
Степень защиты	IP 68 *) / IP 69K

Испытания / одобрения

Электромагнитная совместимость	Излучение помех по инструкции 95/54/EG Помехоустойчивость по инструкциям 95 /54/EG приложение IX ВЧ излучение 150 V/m Устойчивость к импульсным помехам по норме ISO 7637 питание по ISO7637-2 (пульсы 1a, 1b, 2, 3a, 3b, 4, 6, 7) сигнальные кабели по норме ISO7637-3 (пульс a и b) Помехоустойчивость по EN 61000-6-2 EN 61000-4-2 ESD: 8/15 kV EN 61000-4-3 ВЧ излучение: 100 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 60068-2-27 / DIN IEC 60068-2-29: 1000 g
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)

Механические данные

Подключение к процессу	G ? A / M5 I
Материалы корпуса в контакте с изм. средой	нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton)
Материал	нерж. сталь V2A (1.4301); FPM (Viton); PBT (полибутилентерефталат)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,263

Дисплеи / Элементы управления

Индикация	Рабочий режим светодиод зелёный Состояние выхода 2 x светодиод желтый

электрическое подключение

Электрическое подсоединение

разъём типа bayonet DIN72585, 4-контакта расположение ключа: 1

Назначение жил кабеля при подключении

Заводские настройки выходов:

Pin 4 = вход 'Teach' (настройка)

Pin 1 = релейный выход/

связь с

программатором (например, PP2000)

Примечания

) 7 дней / 1м глубина воды / 0,1 bаr ) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения ) при колебаниях температуры до 10 K ) в % диапазона за год ***) -40...90 °C по требованию
Упаковочная величина [штука]	1
