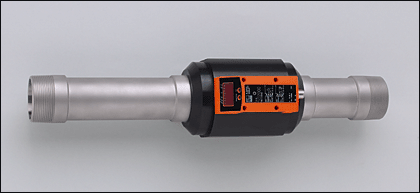

Датчики потока: SD2001 SDN21DGXFPKG/US-100 (20118)

Поставляем Датчики потока: SD2001 SDN21DGXFPKG/US-100 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20118

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SD2001 SDN21DGXFPKG/US-100

Характеристики

Датчик расхода сжатого воздуха
Электрический разъём
Подключение к процессу: 2' NPT (DN50)
Программируемая функция
2 выхода OUT1 = контроль потока (двоичный), измеритель скорости потока (импульсный), предварительная установка измерителя (двоичная) OUT2 = контроль потока (аналоговый или двоичный)
Диапазон контроля
0,0...494,4 scfm
Диапазон измерения
1,4...412,0 scfm
Индикаторы температуры
32...140 °F

Область применения

Применение	Сжатый воздух Качество воздуха (ISO 8573-1): Класс 141 (ошибка измерения: см. ниже, значение A) Класс 344 (ошибка измерения: см. ниже, значение B)
Предел прочности по давлению [бар]	16
MAWP (для применений согласно CRN) [bar]	16
Температура измеряемой среды [°F]	32...140

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	19...30 DC ?)
Потребление тока [mA]	100
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1: NO /NC программируемый или импульсный OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый)
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA
Наиб.нагрузка [?]	500
Импульсный выход	Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Контроль моментального расхода
Контроль температуры
Значение импульса	0,400...4 000 000 scf
с шагом в	0,020...1000 scf
Длина импульса [s]	0,049... 2
Диапазон контроля [°F]	32...140
Предел показаний [°F]	32...140

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность (в пределах диапазона измерения)	A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) ***)
Воспроизводимость [% от измеряемой величины]	± 1,5
Точность [K]	± 2 **)

Время реакции

готовность к работе после подключения питания [s]	0,5
Контроль скорости потока
Время реакции [s]	0,1 (dAP = 0)
Демпфирование, dAP [s]	0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

Программное обеспечение / Программирование

Возможные опции при программировании	Гистерезис / функция окна; NO / NC; выход токовый / импульсный; дисплей может поворачиваться / отключаться; единица измерения

Условия эксплуатации

Температура окружающей среды [°F]	32...140
Температура хранения [°F]	-4...185
Макс. допустимая относительная влажность воздуха [%]	90
Степень защиты	IP 65

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Электромагнитная совместимость	DIN EN 61000-6-2 DIN EN 61000-6-3
Вибропрочность	DIN EN 68000-2-6: 5 g (55...2000 Hz)
MTTF [лет]	227

Механические данные

Подключение к процессу	2' NPT (DN50)
Материалы корпуса в контакте с изм. средой	нерж. сталь V2A (1.4301); FKM; керамика стекло обработанное; PEEK GF30; полиэстер; алюминий
Материал	пластик PBT-GF 20; NBR; PC (Поликарбонат); нерж. сталь V2A (1.4301); PTFE (тефлон); латунь (покрытие); FKM; алюминий с порошковым покрытием
Вес [kg]	4,428

Дисплеи / Элементы управления

Индикация	Дисплей 4 x светодиод зелёный (scfm, scfh, scf, °F) Функции дисплея 1 x светодиод желтый Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

Индикация

Дисплей 4 x светодиод зелёный (scfm, scfh, scf, °F) Функции дисплея 1 x светодиод желтый Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Программирование выходов

----------OUT1----------

- Релейный выход

Hno = гистерезис / нормально открытый

Hnc = гистерезис / нормально закрытый

Fno = функция окна / нормально открытый

Fnc = функция окна / нормально закрытый

- ImP = импульсный выход для измерения

потока / выход сигнала

измерителя с предварительной установкой

----------OUT2----------

- Релейный выход

Hno = гистерезис / нормально открытый

Hnc = гистерезис / нормально закрытый

Fno = функция окна / нормально открытый

Fnc = функция окна / нормально закрытый

- Аналоговый выход

I = Токовый выход (4...20 mA)

Примечания

?) по EN50178, SELV, PELV ) средний поток в пределах диапазона измерения потока *) при условиях согласно DIN ISO 2533 и при установке в трубы DN50 scf = стандартный кубический фут scfh = стандартный кубический фут в час scfm = стандартный кубический фут в минуту MW = измеренная величина MEW = граничная величина измеряемого диапазона Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.
Упаковочная величина [штука]	1

?) по EN50178, SELV, PELV **) средний поток в пределах диапазона измерения потока ***) при условиях согласно DIN ISO 2533 и при установке в трубы DN50 scf = стандартный кубический фут scfh = стандартный кубический фут в час scfm = стандартный кубический фут в минуту MW = измеренная величина MEW = граничная величина измеряемого диапазона Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.

Упаковочная величина [штука]
