Датчики потока: SM0504 SMR11GGX50KG/US100 (20216)

Поставляем Датчики потока: SM0504 SMR11GGX50KG/US100 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20216

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SM0504 SMR11GGX50KG/US100

Характеристики

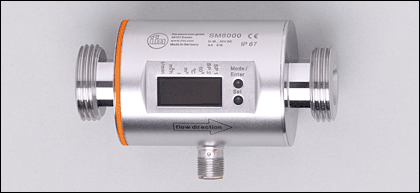

Магнитно-индуктивный датчик потока
Электрический разъём
Подключение к процессу: G1 с уплотнителем
2 выхода
OUT1 = аналоговый сигнал температуры OUT2 = аналоговый сигнал потока
подключение к трубе при помощи адаптера

Область применения

Применение	Электропроводящие жидкости (электропроводность: >= 20 мкСм/см, вязкость: 70 мм?/с при 40°C)
Предел прочности по давлению [бар]	16
Температура измеряемой среды [°F]	14...158

Электронные данные

Электрическое исполнение	DC
Рабочее напряжение [V]	20...30 DC ?)
Потребление тока [mA]	120 (24 V)
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 x аналоговый (4...20 mA масштабируемый)
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA, max. 22 mA
Наиб.нагрузка [?]	макс. 500

Диапазон измерения / настройки

Контроль скорости потока
Контроль температуры
Диапазон контроля [°F]	-4...176
Разрешение [°F]	0,5
Начальная точка аналогового сигнала, ASP [°F]	-4,0...140,5
Конечная точка аналогового сигнала, AEP [°F]	31,5...176,0
с шагом в [°F]	0,5

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность [в % от диапазона]	± (2% MW + 0,5% MEW)
Повторяемость	± 0,2% MEW
Точность [K]	± 4,5 (Q > 0,26 gpm)

Время реакции

готовность к работе после подключения питания [s]	5
Контроль скорости потока
Контроль температуры
Время реакции [s]	0,150 (dAP = 0)
Время реакции [s]	T09 = 20 (Q > 0,26 gpm)
Демпфирование, dAP [s]	0,0...5,0

Условия эксплуатации

Температура окружающей среды [°F]	14...140
Температура хранения [°F]	-13...176
Степень защиты	IP 67

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]	175

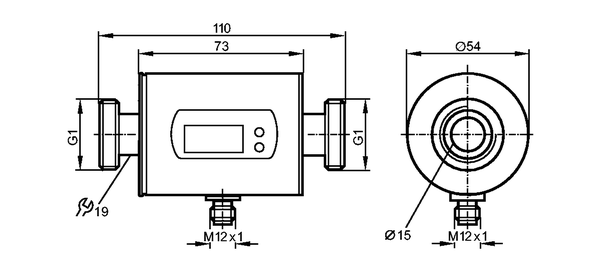

Механические данные

Подключение к процессу	G1 с уплотнителем
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); хастеллой; PEEK; FKM
Материал	нерж. сталь V4A (1.4404); пластик PBT-GF 20; PC; EPDM/X
Вес [kg]	0,593

Дисплеи / Элементы управления

Индикация	Дисплей 6 x светодиод зелёный (l/min, m?/h, gpm, gph, °C, °F) Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

OUT1 = аналоговый сигнал температуры

OUT2 = аналоговый сигнал потока

Примечания

?) по EN50178, SELV, PELV MW = измеренная величина MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]	1
