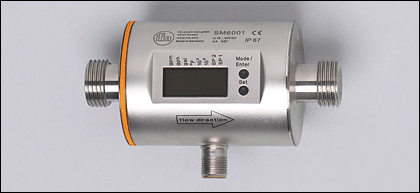

Датчики потока: SM6001 SMR12GGXFRKG/US-100 (20221)

Поставляем Датчики потока: SM6001 SMR12GGXFRKG/US-100 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20221

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Сервопривод Rexroth MSK030C-0900-NN-S1-UP0-NNNN

Смотреть ещё

Описание

Описание Датчики потока: SM6001 SMR12GGXFRKG/US-100

Характеристики

Магнитно-индуктивный датчик потока
Электрический разъём
Подключение к процессу: G? плоский уплотнитель
подключение к трубе при помощи адаптера
Программируемая функция
Суммирующая функция
2 выхода OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный) OUT2 = контроль потока или температуры (аналоговый или бинарный)
вход сброса показаний счетчика
Диапазон измерения
0,03...6,604 gpm

Область применения

Применение	Электропроводящие жидкости (электропроводность: >= 20 мкСм/см, вязкость: 70 мм?/с при 40°C)
Предел прочности по давлению [бар]	16
Температура измеряемой среды [°F]	14...158

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	19...30 DC ?)
Потребление тока [mA]	120
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1: NO / NC программируемый или импульсный OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]	2 x 200
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA; 0...10 V
Наиб.нагрузка [?]	500
Наиб. нагрузка [?]	2000
Импульсный выход	Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Контроль моментального расхода
Контроль температуры
Значение импульса	0,01...30 000 000 gal
Длина импульса [s]	0,01...2
Диапазон контроля [°F]	-4...176
Разрешение [°F]	0,1
Порог срабатывания выхода, SP [°F]	-2,5...176,0
Точка сброса, rP [°F]	-3,5...175,0
Начальная точка аналогового сигнала, ASP [°F]	-4,0...140,5
Конечная точка аналогового сигнала, AEP [°F]	31,5...176,0
с шагом в [°F]	0,5

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность	± (2% MW + 0,5% MEW)
Повторяемость	± 0,2% MEW
Точность [K]	± 4,5 (Q > 0,26 gpm)

Время реакции

готовность к работе после подключения питания [s]	5
Контроль скорости потока
Контроль температуры
Задержка при запуске [s]	0...50
Время реакции [s]	0,150 (dAP = 0)
Время реакции [s]	T09 = 20 (Q > 0,26 gpm)
Демпфирование, dAP [s]	0,0...5,0

Программное обеспечение / Программирование

Возможные опции при программировании	Функция гистерезиса / функция окна; NO / NC; полярность на выходе; выход токовый/напряжения/импульсный; задержка при запуске; дисплей может быть отключён; дисплей

Условия эксплуатации

Температура окружающей среды [°F]	14...140
Температура хранения [°F]	-13...176
Степень защиты	IP 67

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]	156

Механические данные

Подключение к процессу	G? плоский уплотнитель
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); PEEK; FKM
Материал	нерж. сталь V4A (1.4404); пластик PBT-GF 20; PC; FKM; TPE
Вес [kg]	0,495

Дисплеи / Элементы управления

Индикация	Дисплей 6 x светодиод зелёный (gpm, gph, gal, °F, 10?, 1000 x 10?) Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Цвета жил
BK	чёрный
BN	коричневый
BU	синий
WH	белый

Цвета в соответствии с DIN EN 60947-5-2

------------------------

OUT1: 3 параметров выбора

Schaltausgang Durchflussuberwachung

Impulsausgang Mengenzahler

Signalausgang Vorwahlzahler

------------------------

OUT2: 5 параметров выбора

Schaltausgang Durchflussuberwachung

Schaltausgang Temperaturuberwachung

Analogausgang Durchfluss

Analogausgang Temperatur

вход сброса показаний счетчика

Примечания

?) по EN50178, SELV, PELV MW = измеренная величина MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]	1
